Open Premium Kunststof Verdeler

Maak uw keuze
Op voorraad
  • Geschikte warmtebronMade in Europe
           HT CV-ketel (> 65 °C)  X            LT CV-ketel (45 °C ~ 55 °C)  X
  Zonneboiler (met buffervat)  X   LT CV-ketel (< 45 °C)  V
  Pelletkachel  X   Hybride warmtepomp  V
  Stad- / blokverwarming  X   Warmtepomp   V
  • Gemaakt van een met glasvezel versterkte polyamide
  • Te gebruiken voor systemen die zowel koelen als verwarmen
  • Inregelbare flowmeters en automatische ontluchters
  • Open verdeelunit voor LT-systemen met een maximale aanvoer van circa 45°C

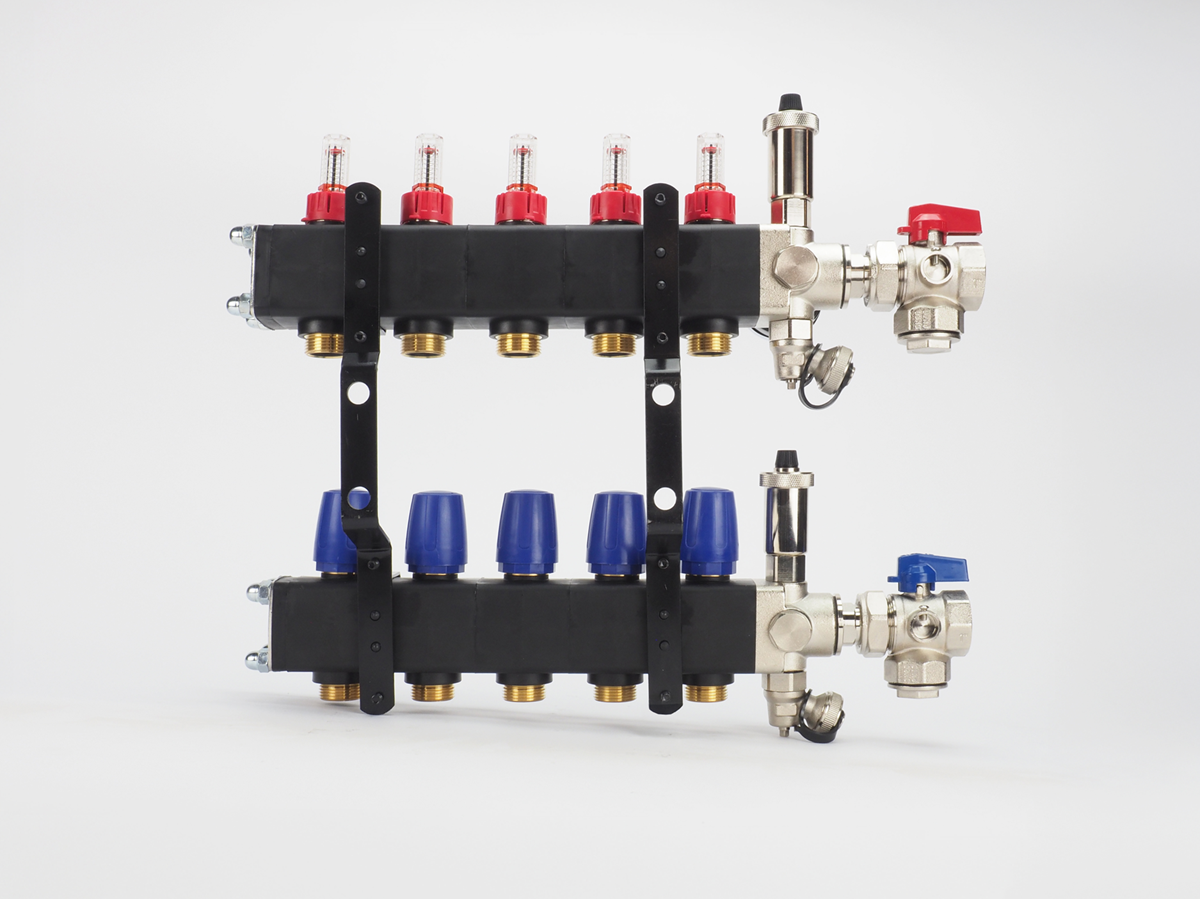

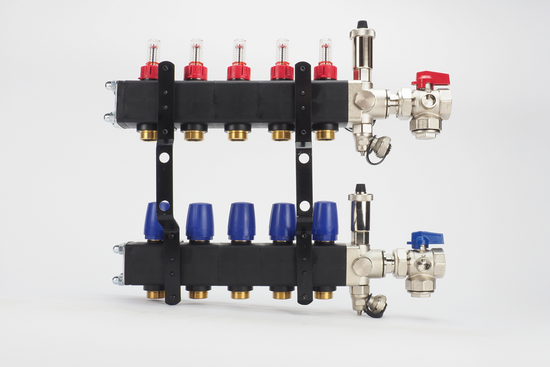

De MAGNUM open kunststof verdeler bestaat uit losse kunststof elementen, die onderling verbonden zijn door middel van draadstangen.

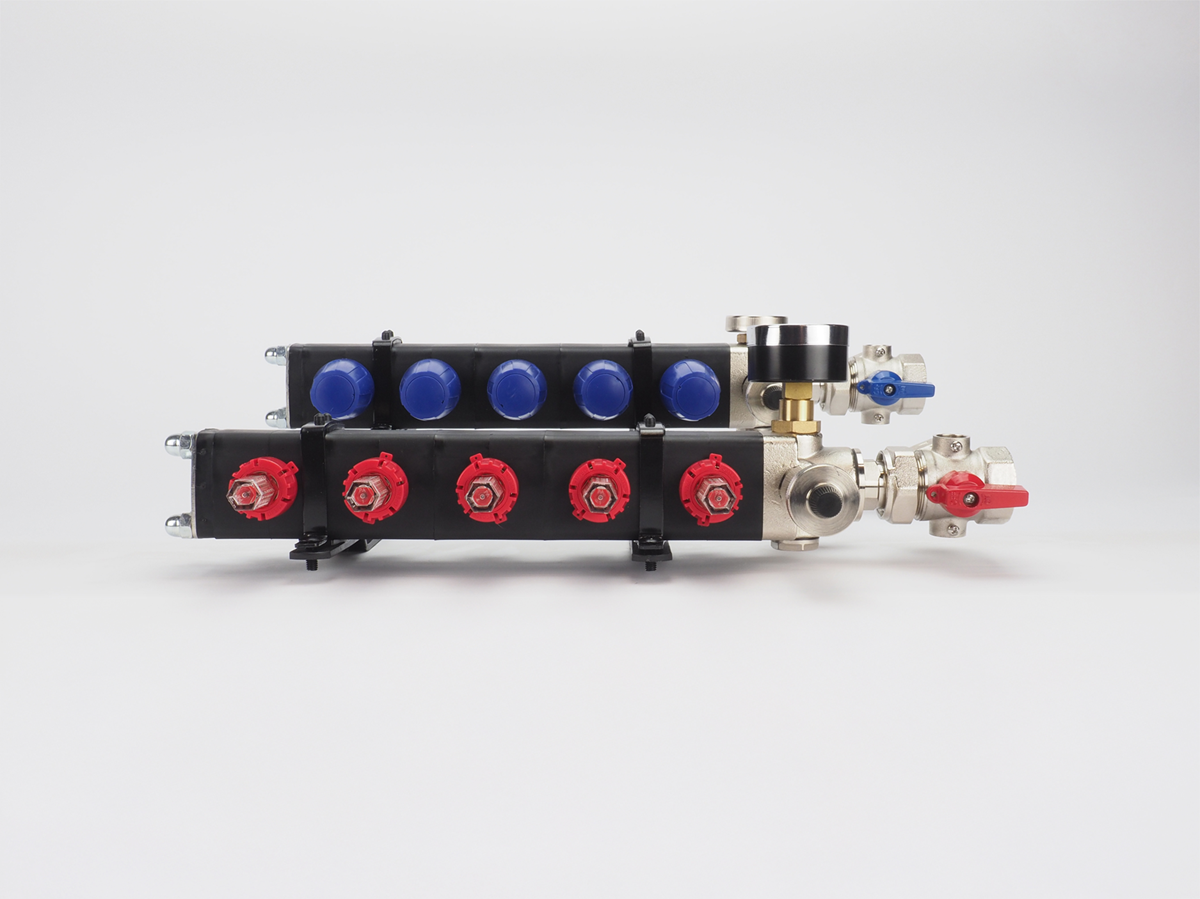

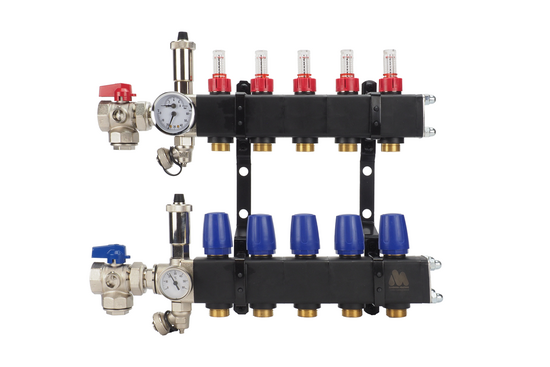

De losse elementen zijn vervaardigd van een met glasvezel versterkte polyamide, die zeer geschikt is voor hoge, maar ook lage temperaturen. De elementen hebben een dubbelwandige opbouw waardoor automatisch een isolatielaag wordt gevormd. Dit maakt deze verdeler uitermate geschikt voor verwarmen, maar ook voor koelen. Door deze isolatielaag ontstaat nagenoeg geen condensvorming op de verdeler. Deze verdeler wordt daarom steeds vaker toegepast in combinatie met een warmtepomp, die in de winter verwarmd en in de zomer koelt. Standaard is deze verdeler voorzien van 1” kogelkranen, 2 automatische ontluchters en inregelbare flowmeters.


Let op

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.


Garantie

Op het casco van de kunststof kokers heeft u een garantie van 10 jaar en op appendages een garantie van 2 jaar.

Artikelnummer: W50004
EAN-code: 8718531993624


Specificaties MAGNUM Open Kunststof Verdeler

Sterke kunststof verdeler van losse componenten met flow-meters inbegrepen;

  • gemaakt van door glasvezel versterkte polyamide
  • verzamelbalk is voorzien van geïntegreerde ventielen (waarop actuators geplaatst kunnen worden)
  • inregelbare flowmeters
  • primaire hoofdaansluiting is 1"
  • groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)
  • dubbele kunststof beugels voor bevestiging

Principeschema

Principeschema Open LT-verdeler

1a. Aanvoer verdeler

1b. Retour verdeler

2.   Verwarmingsgroepen












Afmetingen

 groepen breedte (mm) hoogte (mm) diepte (mm)

 2 groepen  265 375 135
 3 groepen  320 375 135
 4 groepen  375 375 135
 5 groepen  430 375 135
 6 groepen  485 375 135
 7 groepen  540 375 135
 8 groepen  595 375 135
 9 groepen  650 375 135
 10 groepen  705 375 135
 11 groepen 760 375 135
 12 groepen  815 375 135
 13 groepen  870 375 135
 14 groepen  925 375 135
15 groepen 980 375 135

Aansluitingen*

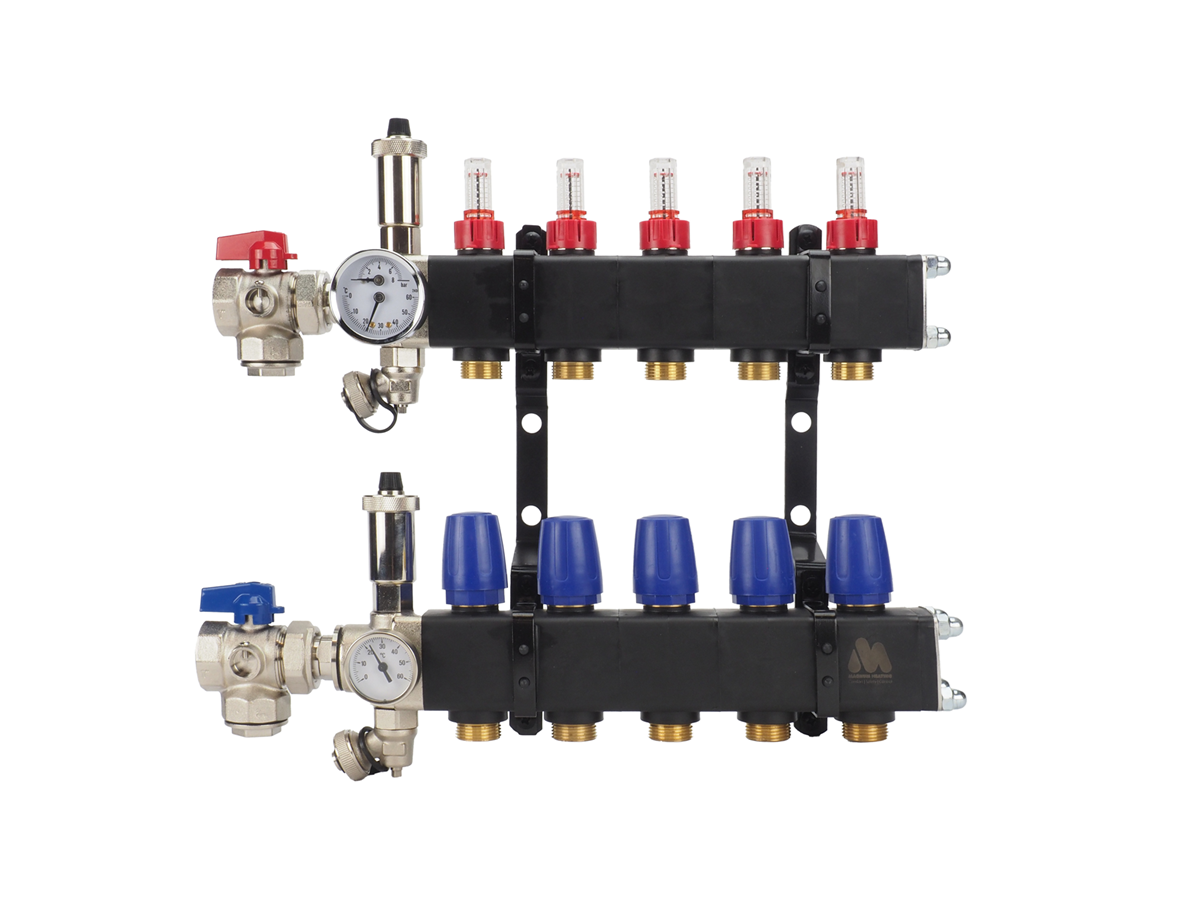

Onderdelen Premium Open LT Kunststof


A.

B.

C.

D.

E.

F.

G.

H.

I.

J.

K.

L.

 =

 =

 =

 =

 =

 =

 =

 =

 =

 =

 =

 =

vulnippel

aanvoer met kogelafsluiter, 1"

thermometer aanvoer

automatische ontluchter

inregelbare flowmeter

aanvoer vloerverwarmingsbuizen

retour met kogelafsluiter, 1"

automatische ontluchter

vulnippel

thermometer retour

thermostatische afsluiter met M30 draad

retour vloerverwarmingsbuizen


*) Let op ; recente modellen kunnen kleine afwijkingen hebben
