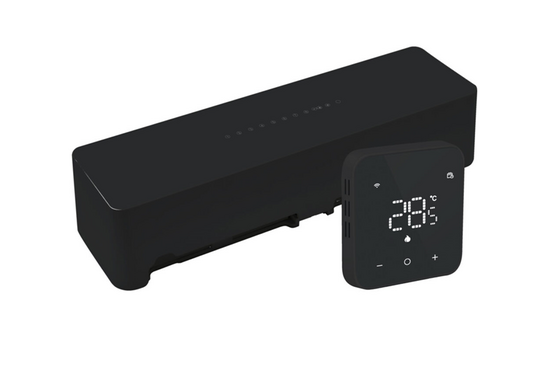

H64-CC Regelunit H64-Set | CC Regelunit en H64-MT-thermostaat | RAL 9011 Zwart

De H64-CC Regelunit is speciaal ontworpen om de temperatuur van vloerverwarmingssystemen via de "normaal gesloten" actuators en bedrade thermostaten te regelen.

  • Stuurt de 230VAC NC-actuators aan
  • Regelt tot maximaal 8 zones
  • Geleverd inclusief 64-MT Master WiFi Thermostaat

Elke regelunit kan 8 temperatuurzones aansturen via maximaal 48 actuators en de meegeleverde H64-MT thermostaat met WiFi functionaliteit is een programmeerbare thermostaat die ontworpen is om watergedragen vloerverwarmingssystemen te regelen.

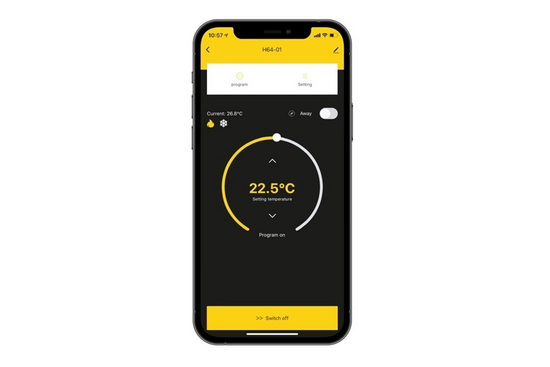

Tevens er is een App beschikbaar in de Apple App Store en op Google Play. Binnen de App kunt u instellingen programmeren en aanpassen. Om verschillende kamers (groepen) te bedienen kunnen eenvoudig extra H64-ST thermostaten worden toegevoegd.

H64 controller en thermostaat

  • Tot maximaal 8 thermostaten (1 x master en 7 x slave)
  • Tot 48 actuators (230VA) / maximaal 4 actuators per poort
  • 2-draads voeding en communicatie tussen regelunit en thermostaten
  • WiFi-bereik maximaal 60 m in open ruimte (2,4GHz)
  • App voor IOS en Android
  • Werkt ook in combinatie met Amazon Alexa en Google Assistant


H64-onderdelen

















App Store

Google Play

H64-App

Artikelnummer: W81004
EAN-code: 8719743903760


Specificaties

H64-CC Control Center

Standaard kleuren : Polar wit (RAL 9010) of Grafietzwart (RAL 9011)
Beschermingsklasse: IP40 (spatwaterdicht)
Stroombron: 100-240VAC 50/60Hz (max. 10A)

Opslagtemperatuur en -vochtigheid: -10 ~ 60 °C, 0 ~ 90% relatieve vochtigheid (niet-condenserend)
Werktemperatuur en -vochtigheid: 0 ~ 50 °C, 0 ~ 80% RH (niet-condenserend)

Afmetingen

H64-regelunit afmetingen

H64-MT Master WiFi Thermostaat

Standaard kleuren : Polar wit (RAL 9010) of Grafietzwart (RAL 9011)
Beschermingsklasse: IP40 (spatwaterdicht)

Weergavebereik temperatuur: 0 ~ 50°C
Weergave nauwkeurigheid: 0,1°C

Voeding en signaalingang: DC12 ~ 18V carrier niet-polaire ingang
Opslagtemperatuur en -vochtigheid: 10 ~ 60°C, 0 ~ 90% RH (niet-condenserend)
Werktemperatuur en -vochtigheid: 0 ~ 50 °C, 0 ~ 80% RH (niet-condenserend)

Afmetingen

H64-thermostaat afmetingen H64 ST-thermostaat

Aansluitschema


Aansluitschema H64 Controller


1. =

2. =

3. =

 Stroomvoorziening (100-240VAC 10A)

 Aansluiting circulatiepomp (< 5A)

 R1 ~ R8 : aansluiting actuators

4. =

5. =

6. =

 G1 / G2 : potentiaal vrij contact*

 W1 ~ W8 : aansluiting thermostaten**

 Aansluiting voor omschakelen naar koelen




*
**



Aansluiting voor ketel, warmtepomp of andere warmtebron
Laagspanning (zonder polariteit)
Master-thermostaat (H64-MT) moet worden aangesloten op W1


H64-regelaar

H64 symbolen controlunit


A. =


(1~8) Status verwarming
Actuator open (geactiveerd): LED aan
Actuator gesloten (gedeactiveerd): LED uit
C. =


Status koeling
Koelmodus: LED aan
Verwarmingsmodus: LED uit

B. =


Status CV- en pompuitgang
Geactiveerd: LED aan
Gedeactiveerd: LED uit
D. =


Stroomstatus
Ingeschakeld: LED aan
