In 3 stappen naar de juiste vloerverwarming

Hoogtemperatuur CV-ketel
of andere HT-warmtebron

Aanvoertemperatuur:
65°C of hoger

Als een vloerverwarmingssysteem wordt aangesloten op een CV-ketel, dan ligt de aanvoertemperatuur meestal tussen de 65 °C en 90 °C. In dit geval spreken we over hoogtemperatuur- of HT-systemen.

Wanneer een systeem wordt aangesloten op een warmtebron met een dergelijke hoge aanvoertemperatuur, dan worden hiervoor mengverdelers met een circulatiepomp gebruikt zodat er een maximale vloertemperatuur ingesteld kan worden.

Stadsverwarming of
blokverwarming

Aanvoertemperatuur:
65°C of hoger

Wanneer vloerverwarming wordt aangesloten op blok- of stadsverwarming met een hoge aanvoertemperatuur vanaf 65°C, dan worden er mengverdelers met een pomp toegepast die specifiek gemaakt zijn voor stadswarmte-systemen.

Om aan de eisen van stadsverwarming te voldoen, zijn stadswarmte-verdelers uitgerust met specifieke onderdelen, zoals een terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour).

Laagtemperatuur CV-ketel
of andere LT-warmtebron

Aanvoertemperatuur:
45°C ~ 65°C

Als een vloerverwarmingssysteem wordt aangesloten op een CV-ketel of warmtebron waarvan de aanvoertemperatuur is teruggebracht naar maximaal 65 °C, dan worden er inregelbare LTV-verdelers met circulatiepomp gebruikt.

Om de vloer doeltreffend te kunnen verwarmen met een lagere aanvoertemperatuur kan de mengverhouding van de verdeler aangepast worden om voldoende warmte te leveren aan de vloer.

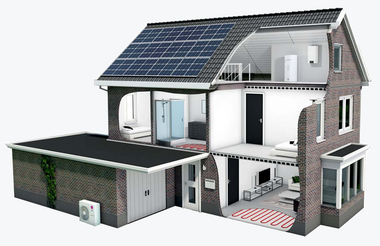

Hybride warmtepomp
split-unit of monoblock

Aanvoertemperatuur:
45°C ~ 65°C

Een hybride warmtepomp is een verwarmingssysteem dat bestaat uit een warmtepomp, waarmee warmte uit de buitenlucht gehaald wordt, en een (bestaande) CV-ketel die bijspringt op koude winterdagen of op momenten dat er veel warmtevraag is.

De aanvoertemperatuur bij dit soort warmtebronnen ligt meestal tussen de 45 °C en 65 °C, waardoor er inregelbare LTV-verdelers met circulatiepomp gebruikt worden om de vloer optimaal te verwarmen.

All-electric warmtepomp
lucht-water of water-water

Aanvoertemperatuur:
maximaal 45°C

Wanneer een vloerverwarmingssysteem wordt aangesloten op een warmtepomp waarvan de aanvoertemperatuur op maximaal 45 °C is afgesteld, dan worden hiervoor in de meeste gevallen open verdelers van RVS of enkelwandig kunststof gebruikt.

Bij dit soort systemen zorgt de pomp van de warmtebron voor de circulatie van water door het CV-systeem én door de vloer. Bij systemen waarmee gekoeld wordt, is de verdeler gemaakt van dubbelwandig kunststof om condensvorming te voorkomen.
