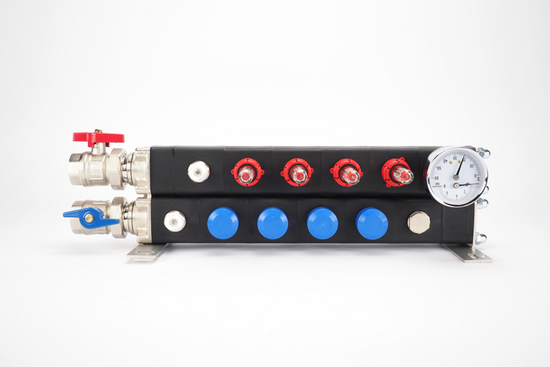

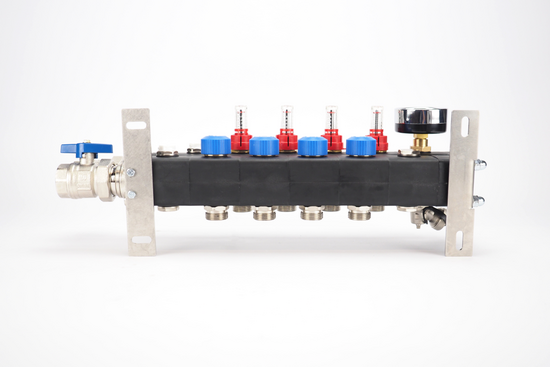

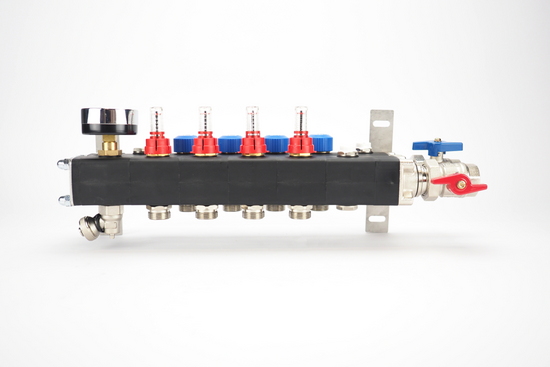

Open Compact Kunststof Verdeler

Maak uw keuze
2 tot 3 weken
  • Geschikte warmtebronMade in Europe
           HT CV-ketel (> 65 °C)  X            LT CV-ketel (45 °C ~ 55 °C)  X
  Zonneboiler (met buffervat)  X   LT CV-ketel (< 45 °C)  V
  Pelletkachel  X   Hybride warmtepomp  V
  Stad- / blokverwarming  X   Warmtepomp   V
  • Gemaakt van een met glasvezel versterkte polyamide
  • Te gebruiken voor systemen die zowel koelen als verwarmen
  • Inregelbare flowmeters
  • Open verdeelunit voor LT-systemen met een maximale aanvoer van circa 45°C

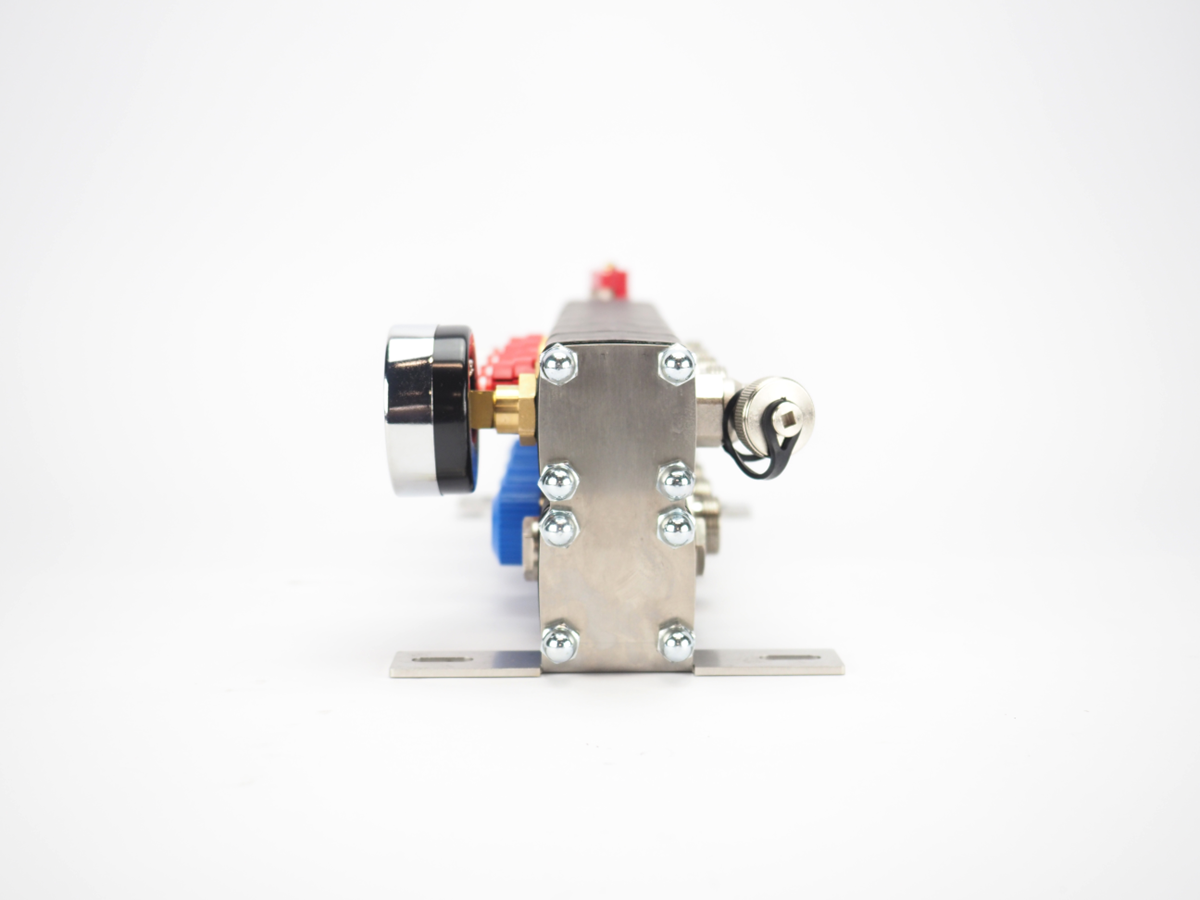

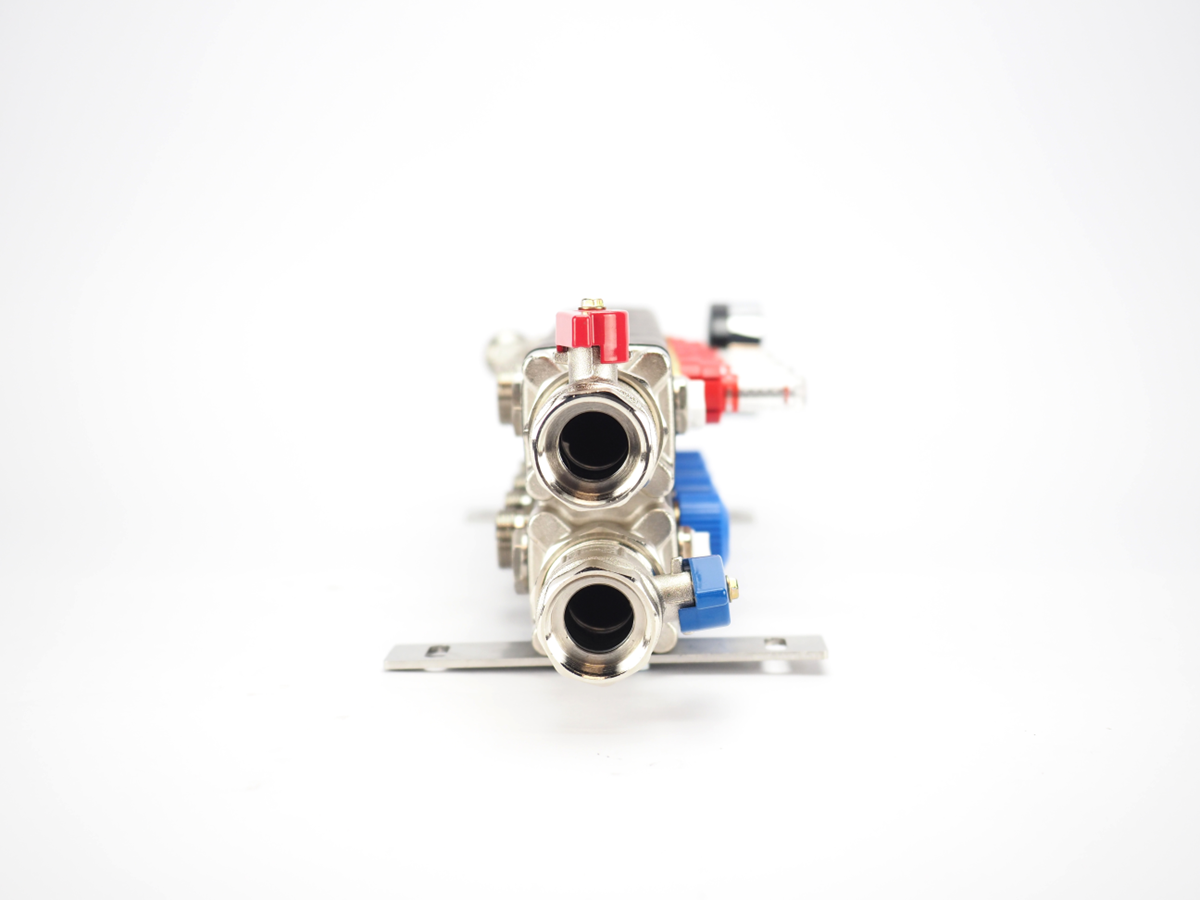

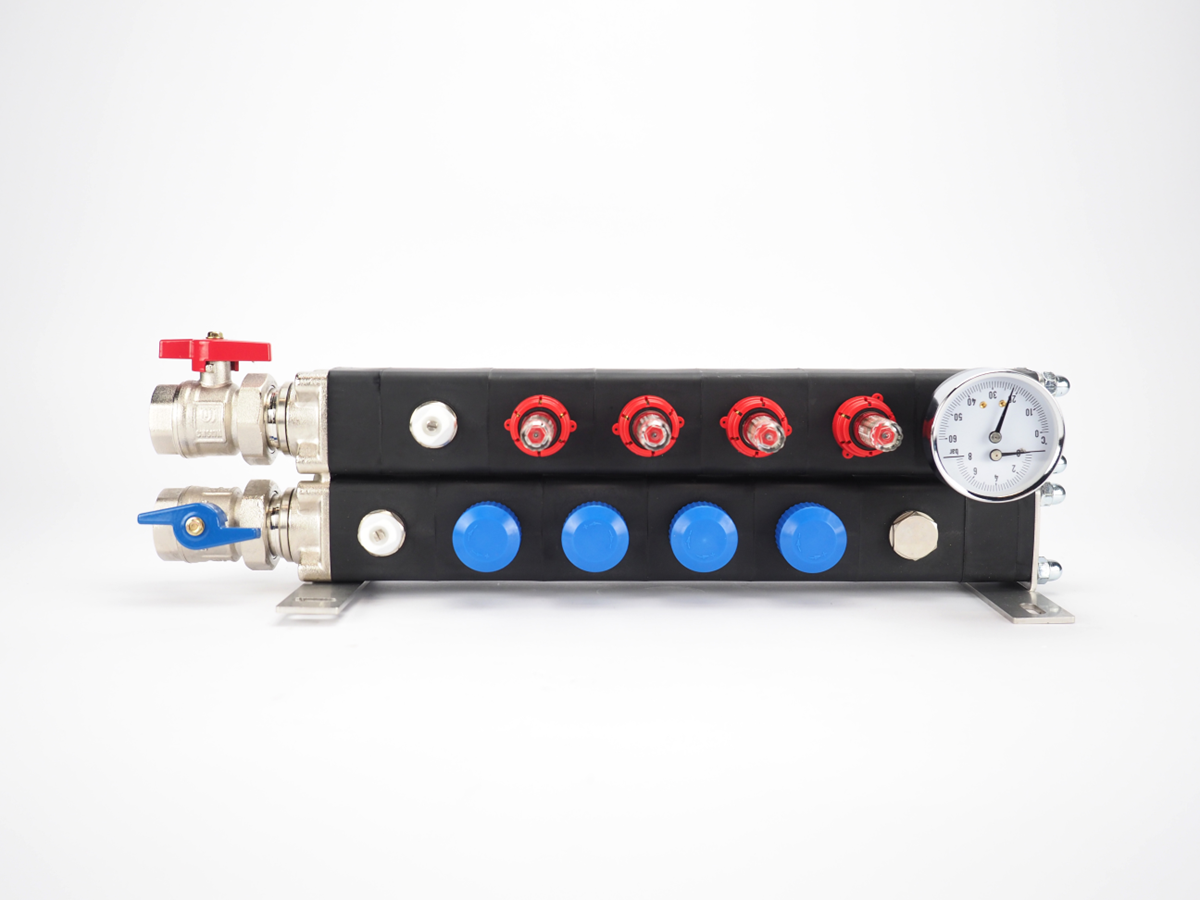

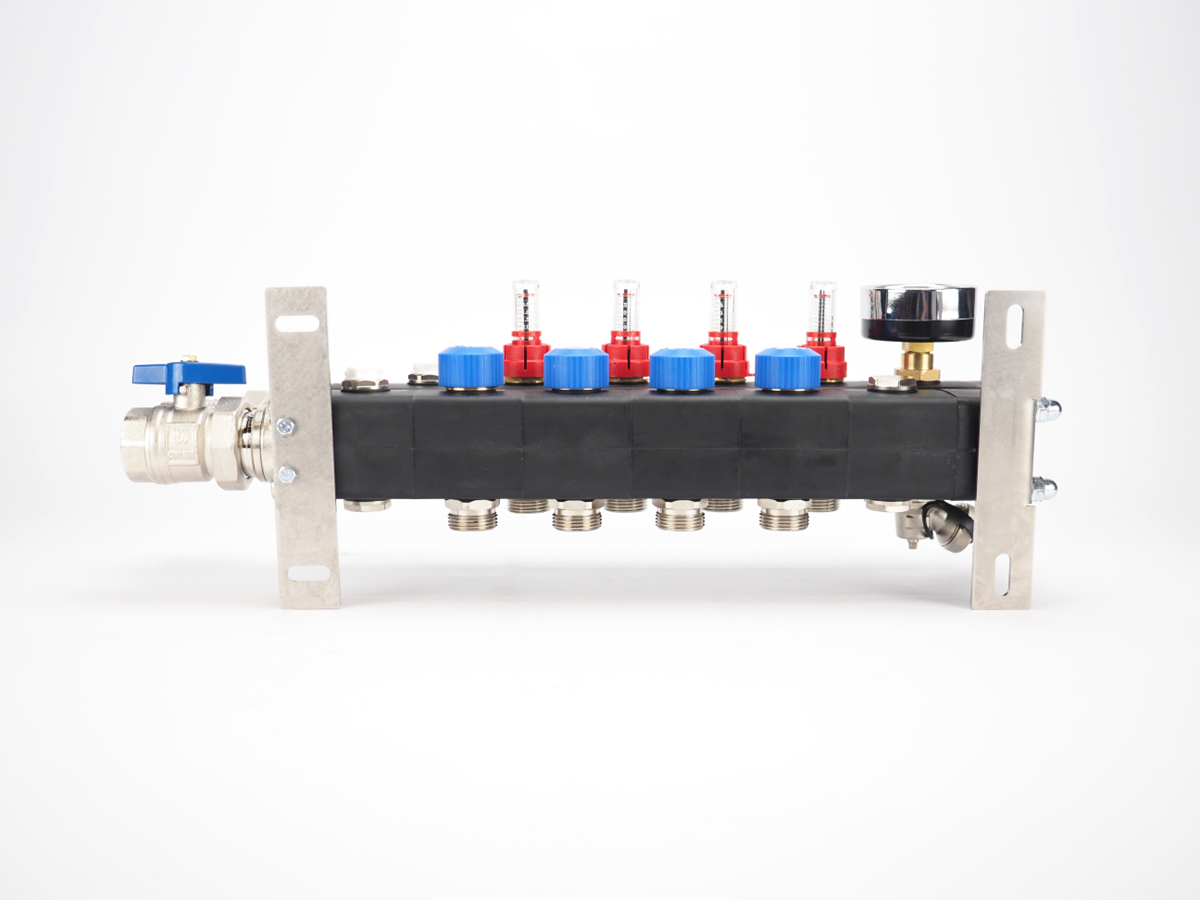

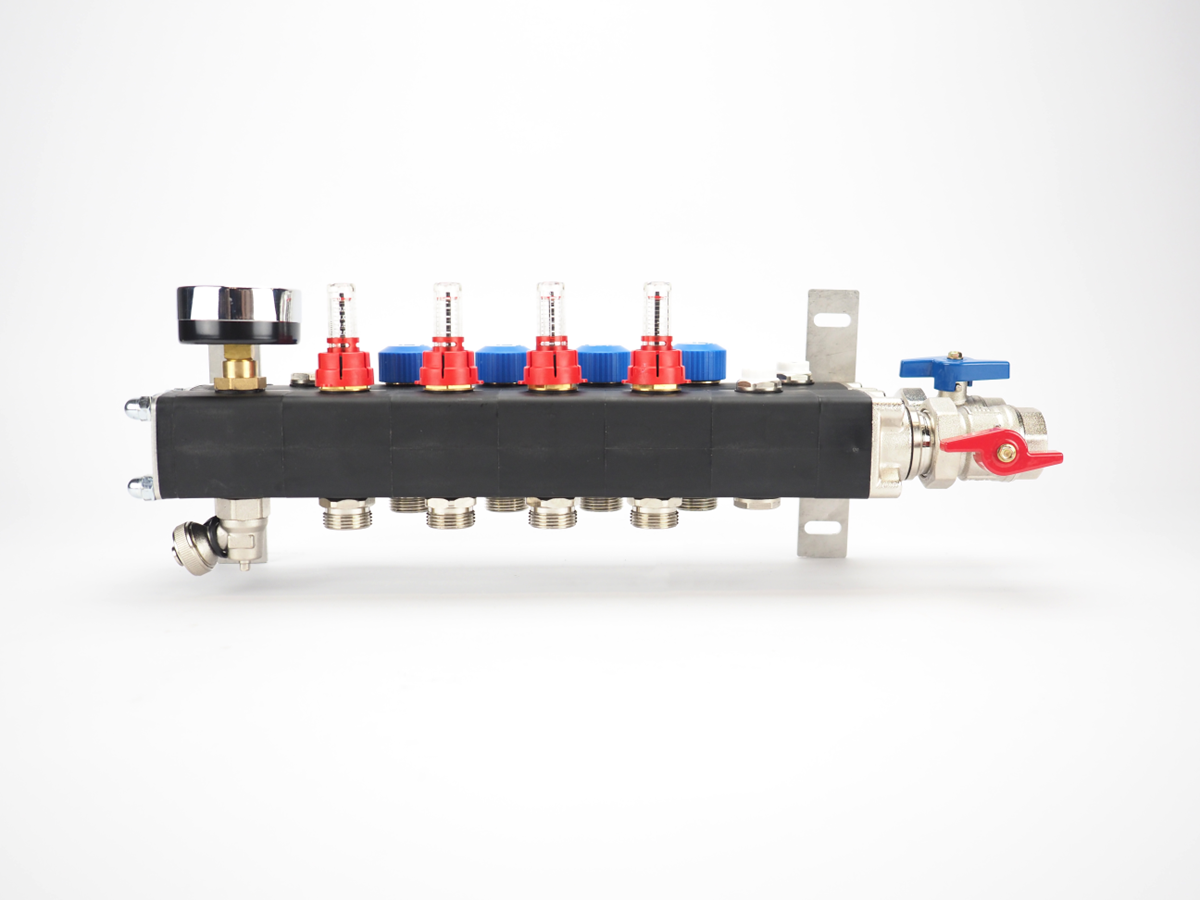

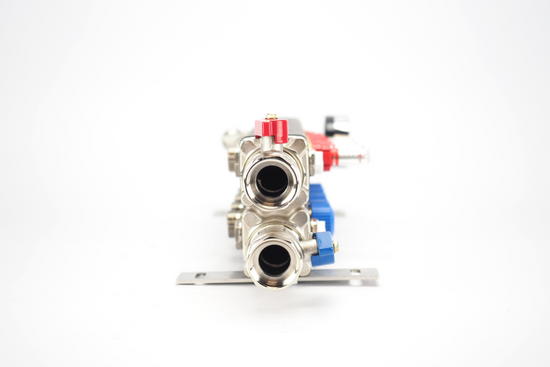

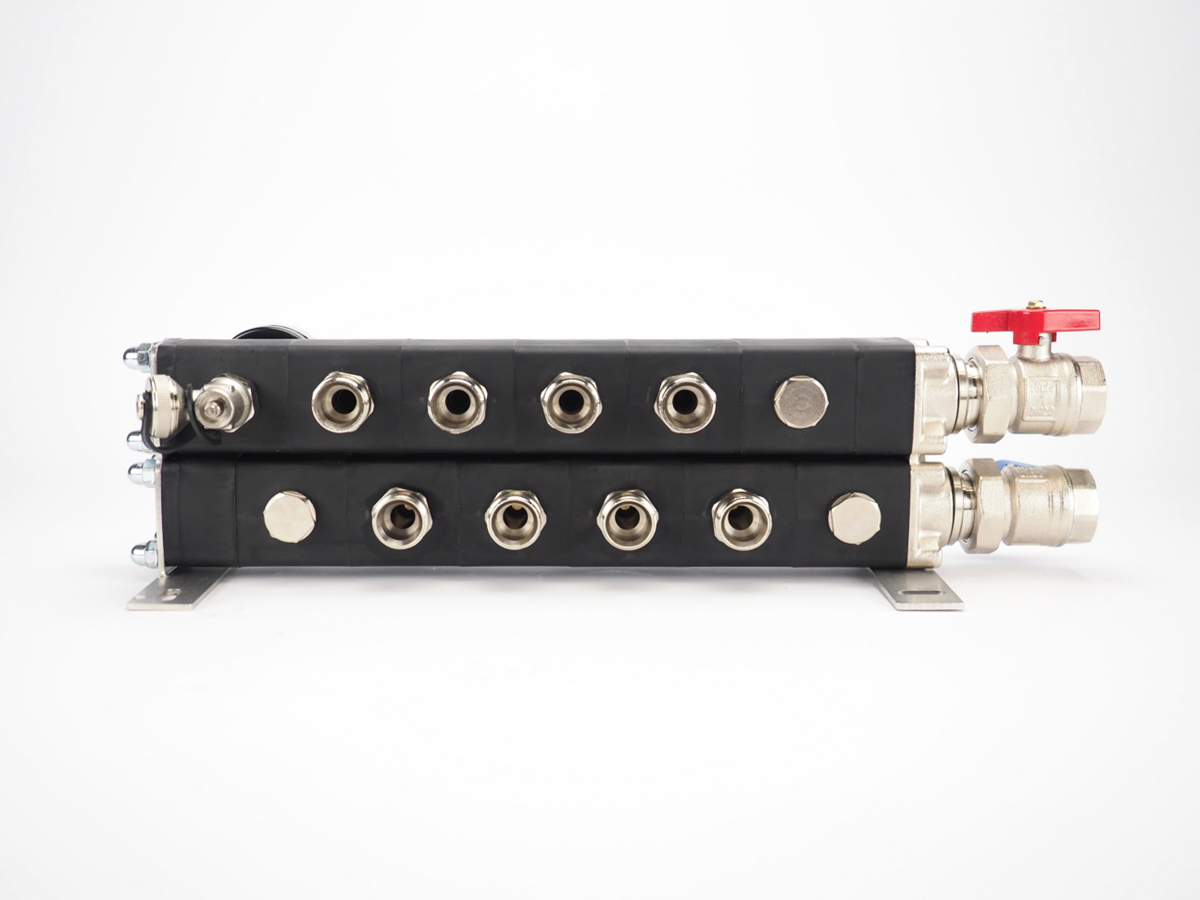

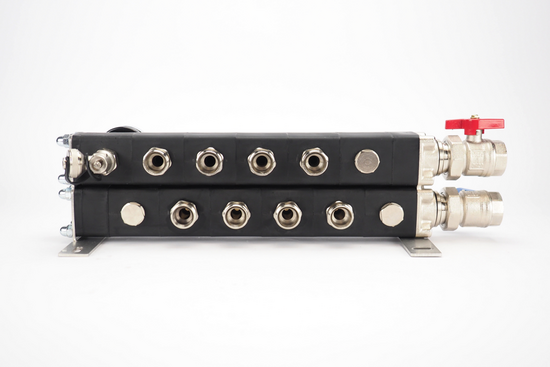

De open, compacte kunststof verdeler bestaat uit losse kunststof elementen, die onderling verbonden zijn door middel van draadstangen.

De losse elementen zijn vervaardigd van een met glasvezel versterkte polyamide, die zeer geschikt is voor hoge, maar ook lage temperaturen. De elementen hebben een dubbelwandige opbouw waardoor automatisch een isolatielaag wordt gevormd. Dit maakt deze verdeler uitermate geschikt voor verwarmen, maar ook voor koelen. Door deze isolatielaag ontstaat nagenoeg geen condensvorming op de verdeler. Deze verdeler wordt daarom steeds vaker toegepast in combinatie met een warmtepomp, die in de winter verwarmd en in de zomer koelt. Standaard is deze verdeler voorzien van 1” kogelkranen en inregelbare flowmeters.


Let op

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.


Garantie

Op het casco van de kunststof kokers heeft u een garantie van 10 jaar en op appendages een garantie van 2 jaar.

Artikelnummer: 92763


Specificaties Open Compact Kunststof Verdeler

Sterke kunststof vloerverwarming verdeler van losse componenten met flow-meters inbegrepen;

  • gemaakt van door glasvezel versterkte polyamide
  • verzamelbalk is voorzien van geïntegreerde ventielen (waarop actuators geplaatst kunnen worden)
  • inregelbare flowmeters
  • primaire hoofdaansluiting is 1"
  • groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)

Principeschema

Principeschema Open LT-verdeler

1a. Aanvoer verdeler

1b. Retour verdeler

2.   Verwarmingsgroepen












Afmetingen

 groepen breedte (mm) hoogte (mm) diepte (mm)

1 groep 330 170 135
 2 groepen 385 170 135
 3 groepen 440 170 135
 4 groepen 495 170 135
 5 groepen 550 170 135
 6 groepen 605 170 135
 7 groepen 660 170 135
 8 groepen 715 170 135
 9 groepen 770 170 135
 10 groepen 825 170 135
 11 groepen 880 170 135
 12 groepen 935 170 135
 13 groepen 990 170 135
 14 groepen 1045 170 135
15 groepen 1100 170 135

Aansluitingen*

Onderdelen Open Compact Kunststof


A.

B.

C.

D.

E.

F.

G.

H.

I.

J.

 =

 =

 =

 =

 =

 =

 =

 =

 =

 =

aanvoer met kogelafsluiter, 1"

ontluchtingsventiel

inregelbare flowmeter

thermostatische afsluiter met M30 draad

thermo-/manometer

retour met kogelafsluiter, 1"

ontluchtingsventiel

retour vloerverwarmingsbuizen

aanvoer vloerverwarmingsbuizen

vulnippel


*) Let op ; recente modellen kunnen kleine afwijkingen hebben

De levertijd van de Open Compact Kunststof verdelers is 2 tot 3 weken.

Let op

Deze open verdelers worden speciaal voor u geassembleerd en kunnen daardoor niet geruild of geretourneerd worden. Wanneer u een bestelling voor één of meerdere van deze verdelers plaatst, dan kan de bestelling niet geannuleerd of aangepast worden.
