2.4.3. DBS14-systeem van 25mm hoog

DBS14-droogbouwsysteem


Wanneer u vloerverwarming wilt installeren in een ruimte met een geringe opbouwhoogte of plaatsen waar de dragende constructie minder sterk is (zoals bijvoorbeeld bij houten ondervloeren) dan biedt een droogbouw-installatie uitkomst.

Dit systeem bestaat uit geprofileerde EPS-isolatieplaten waarop aluminium of stalen warmte-spreidingsprofielen worden geplaatst.


Handleiding - DBS14





A.



Ondervloer



B.



Droogbouw-isolatieplaat



C.



Warmtespreidingsprofielen



D.



Vloerverwarmingsbuis (14mm PE-RT)



E.



HeatFoil (geluidsreducerende onderfolie)



F.



Vloerafwerking*




*



Tegels of vloerafwerkingen die verlijmd moeten worden, kunnen niet direct over dit systeem geplaatst worden. Wanneer u kiest voor een dergelijke vloerafwerking dan moeten er eerst vloerplaten over het systeem aangebracht worden (bijvoorbeeld Jumpax-, Fermacell- of Knaufplaten).

Ook wanneer de ondervloer niet stabiel of volledig vlak is, is het aan te raden om gebruik te maken van vloerplaten.
Nadat deze platen aangebracht zijn, kunt u de vloerafwerking plaatsen. Om goede warmteafgifte te waarborgen mag de gezamenlijke isolatiewaarde van vloerafwerking en vloerplaten niet meer zijn dan 0,13 m²K/W.











1.

Spacing Plaats de EPS-isolatieplaten over de gehele constructievloer van de ruimte(s) waarin het systeem geïnstalleerd gaat worden. Indien gewenst kunt u de isolatieplaten op de ondervloer vastzetten door gebruik te maken van een montagekit of spuitlijm (houdt u er in dit geval wel rekening mee dat de platen niet meer kunnen worden verlegd wanneer deze zijn vastgezet).



2.

  Bevestig de warmtespreidingsprofielen op de platen door deze
in de daarvoor bestemde sleuven te drukken.



3.

  Nadat de profielen op de EPS-platen zijn vastgeklemd,
klikt u de buis vast tussen deze Omega-profielen.



4.a.

Vloerafwerking die zwevend gelegd kan worden, kan direct op het systeem worden aangebracht (tenzij in de specificaties van uw vloerenleverancier anders vermeld staat). Let u erop dat het is aan te raden om gebruik te maken van een onderfolie om contactgeluid tussen de vloerafwerking en de warmtegeleidingslamellen van het systeem te voorkomen (bijvoorbeeld HeatFoil van Unifloor). Verder legt u de afwerkvloer bij voorkeur zoveel mogelijk haaks op het systeem om een meer stabiele ondergrond te creëren.



4.b.

Zachte vloerafwerkingen als tapijt en PVC kunnen niet direct over dit systeem geplaatst worden. Als u kiest voor een dergelijke vloerafwerking, dan kunnen er DuoBoard-vloerplaten over het systeem worden gelegd, waarop vervolgens de afwerking aangebracht wordt.
Ook wanneer de ondervloer niet stabiel of volledig vlak is, is het aan te raden om gebruik te maken van vloerplaten. Nadat deze platen aangebracht zijn, kunt u de vloerafwerking plaatsen.



5.

  Ga verder bij hoofdstuk 3.
Verdeler »






Systeemeigenschappen


Systeemtype       Droogbouw-systeem
Minimale installatiehoogte*   25 mm
Buisdiameter   14 mm

Geschikt voor sanitaire ruimte(s)   X

Mogelijke vloerafwerking ;
- tegels / plavuizen   X
- PVC-stroken   V (i.c.m. vloerplaten)
- marmoleum / linoleum   V (i.c.m. vloerplaten)
- klik-laminaat   V
- parket / hout   V
- gietvloer   X








De minimale installatiehoogte geldt voor de hoogte van het systeem.
De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden

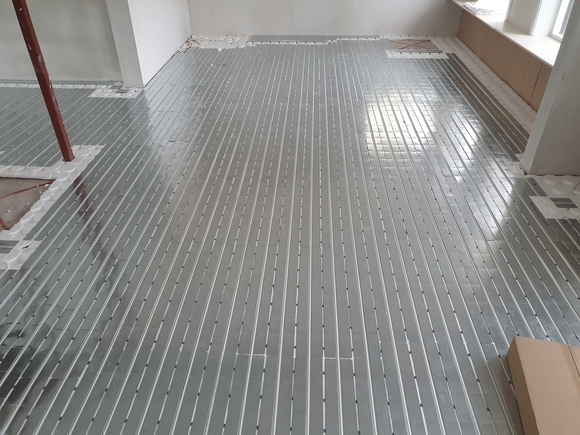

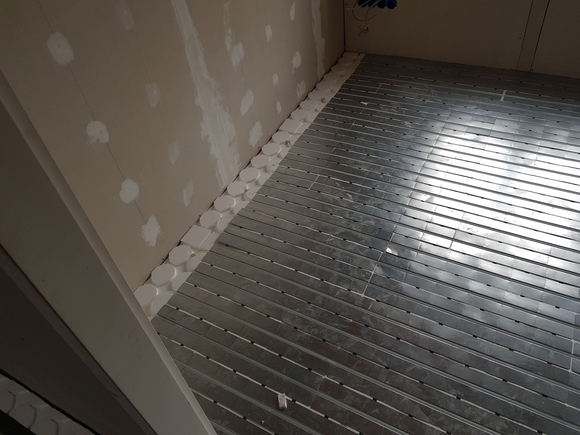

Installatie-afbeeldingen
