HeatBoard W-systeem

2.4.2. HeatBoard W-systeem van 18mm hoog

Wanneer u vloerverwarming wilt installeren in een ruimte met een geringe opbouwhoogte of op plaatsen waar de dragende constructie minder sterk is (zoals bijvoorbeeld bij houten ondervloeren) dan biedt het HeatBoard W-droogbouwsysteem uitkomst.

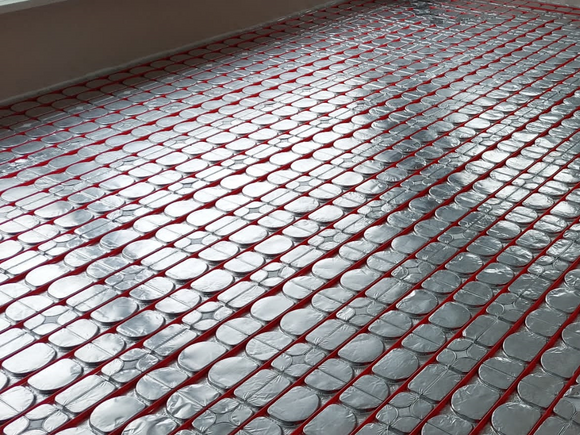

Dit systeem bestaat uit geprofileerde EPS-isolatieplaten van 18mm dik, die zijn voorzien van een aluminium toplaag.

Handleiding - HeatBoard W


A.		Ondervloer

B.		HeatBoard-isolatieplaat

C.		Vloerverwarmingsbuis (12mm PE-RT)

D.		Viltlaag

E.		Vloerafwerking*

*

^{Tegels of vloerafwerkingen die verlijmd moeten worden, kunnen niet direct over dit systeem geplaatst worden. Wanneer u kiest voor een dergelijke vloerafwerking dan moeten er eerst vloerplaten over het systeem aangebracht worden (bijvoorbeeld Jumpax-, Fermacell- of Knaufplaten).}

^{Ook wanneer de ondervloer niet stabiel of volledig vlak is, is het aan te raden om gebruik te maken van vloerplaten.

Nadat deze platen aangebracht zijn, kunt u de vloerafwerking plaatsen. Om goede warmteafgifte te waarborgen mag de gezamenlijke isolatiewaarde van vloerafwerking en vloerplaten niet meer zijn dan 0,13 m²K/W.}

1.

Plaats de HeatBoard-isolatieplaten over de gehele constructievloer van de ruimte(s) waarin het systeem geïnstalleerd gaat worden. Indien gewenst kunt u de isolatieplaten op de ondervloer vastzetten door gebruik te maken van een montagekit of spuitlijm (houdt u er in dit geval wel rekening mee dat de platen niet meer kunnen worden verlegd wanneer deze zijn vastgezet).

2.		Nadat de isolatieplaten op de constructievloer zijn gelegd, zet u de buis vast in de daarvoor bestemde sleuven. Om ervoor te zorgen dat de buizen dit uit de sleuven omhoog komen, kunt u deze afplakken met meegeleverde aluminium tape.

3.a.		Vloerafwerking die zwevend gelegd kan worden, kan direct op het systeem worden aangebracht (tenzij in de specificaties van uw vloerenleverancier anders vermeld staat). Verder legt u de afwerkvloer bij voorkeur zoveel mogelijk haaks op het systeem om een meer stabiele ondergrond te creëren.

3.b.		Zachte vloerafwerkingen als tapijt en PVC kunnen niet direct over dit systeem geplaatst worden. Als u kiest voor een dergelijke vloerafwerking, dan kunnen er DuoBoard-vloerplaten over het systeem worden gelegd, waarop vervolgens de afwerking aangebracht wordt. Ook wanneer de ondervloer niet stabiel of volledig vlak is, is het aan te raden om gebruik te maken van vloerplaten. Nadat deze platen aangebracht zijn, kunt u de vloerafwerking plaatsen.

4.		Ga verder bij hoofdstuk 3. Verdeler »

HeatBoard_W_stap 1

HeatBoard_W_stap 2

HeatBoard_W_stap 3

HeatBoard_W_stap 4

HeatBoard_W_stap 5

HeatBoard_W_stap 6

HeatBoard_W_stap 7

HeatBoard_W_stap 8

HeatBoard_W_stap 9

HeatBoard_W_stap 10

< >

Systeemeigenschappen

Systeemtype		Droogbouw-systeem
Minimale installatiehoogte*		18 mm
Buisdiameter		12 mm

Geschikt voor sanitaire ruimte(s)		X

Mogelijke vloerafwerking ;
- tegels / plavuizen		X
- PVC-stroken		V (i.c.m. vloerplaten)
- marmoleum / linoleum		V (i.c.m. vloerplaten)
- klik-laminaat		V
- parket / hout		V
- gietvloer		X

*

^{De minimale installatiehoogte geldt voor de hoogte van het systeem.

De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden.}
