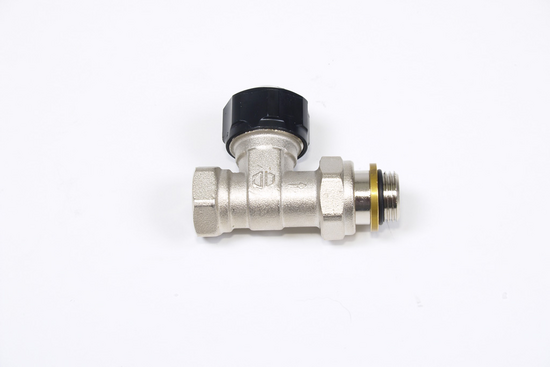

Thermostatische afsluiter

Thermostatische Afsluiter

Maak uw keuze
Op voorraad

Product details

Beschikbare thermostatische afsluiters

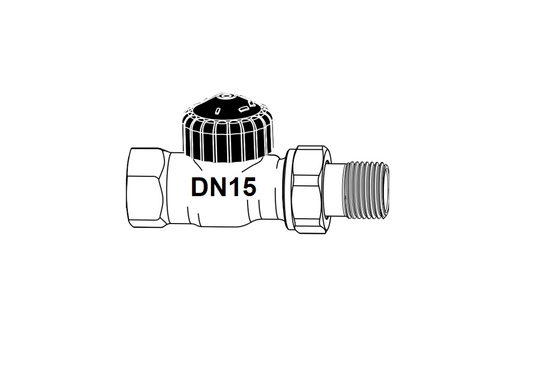

Aansluitmaat 1/2" bu x 1/2" bin
(kan geplaatst worden in de aanvoer van verdelers met een 1/2" aanvoer)

Aansluitmaat 3/4" bu x 3/4" bin
(kan geplaatst worden in de aanvoer van verdelers met een 3/4" aanvoer)

Aansluitmaat 1" bu x 1" bin
(kan geplaatst worden in de aanvoer van verdelers met een 1" aanvoer)

Aansluitmaat 1/2" bu x 3/4 euroconus
(kan gebruikt worden ter vervanging van voetventielen om de vloerverwarmingsgroepen van bestaande verdelers geschikt te maken voor zoneregeling)


Thermostatische afsluiter

Aansluitmaat kv   kvs
  Regelverschil xp [K] Recht
  1,0 2,0

DN 15      (1/2") 0,38 0,79 2,00
DN 20      (3/4") 0,38 0,79 2,50
DN 25      (1") 0,70 1,35 5,70



Kvs = debiet in m3/h bij een drukverschil van 1 bar met volledig geopende afsluiter.
Kv [xp] max. 1 K / 2 K = m3/h bij een drukverschil van 1 Bar met een thermostatisch regelelement.

Materiaal: Messing, vernikkeld (Cu Zn 40 Pb 2)


Afmetingen (in mm)

thermostatische afsluiter


DN D d2 I1 I2 H2 SW1 SW2

15 Rp1/2 R1/2 66 95 21,5 27 30
20 Rp3/4 R3/4 74 106 23,5 32 37
25 Rp1 R1 84 118 30,5 41 47



Waarde H2 is ten opzichte van het hart van de afsluiter.

Inhoud uitklappen
Jürgen Schlösser

Downloads

Productsheet Thermostatische Afsluiter

Klik op het document hieronder om extra informatie in PDF te downloaden.



Specificaties - Fabrieksopgave
