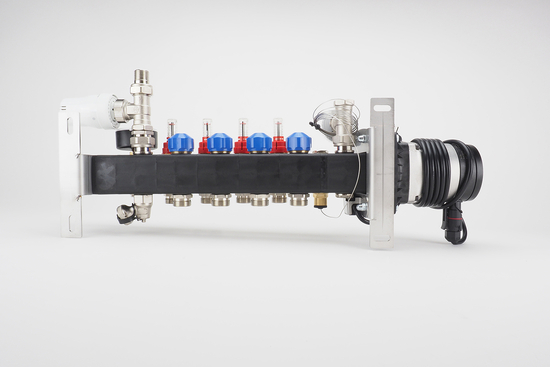

Kunststof Professional Stadswarmte Verdeler (op maat geassembleerd)

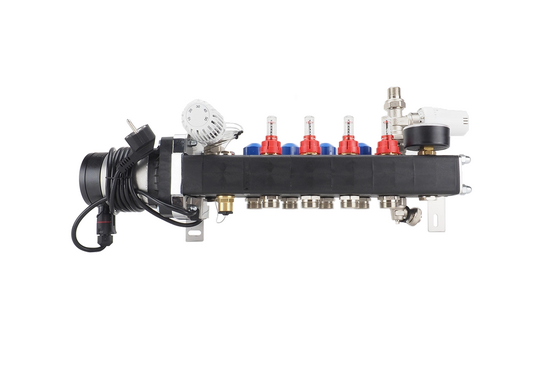

Professional Kunststof Stadswarmte-Verdeler

Maak uw keuze
5 tot 10 werkdagen
  • Geschikte warmtebronMade in Europe
           HT CV-ketel (> 65 °C)  X            LT CV-ketel (45 °C ~ 55 °C)  X
  Zonneboiler (met buffervat)  X   LT CV-ketel (< 45 °C)  X
  Pelletkachel  X   Hybride warmtepomp  X
  Stad- / blokverwarming  V   Warmtepomp  X
  • Gemaakt van een met glasvezel versterkte polyamide
  • Uitgerust met zeer stille energiezuinige Grundfos ALPHA2 L-pomp
  • Inregelbare flowmeters
  • Mengverdeler voor stadsverwarmingsystemen

De kunststof professional stadsverwarming verdeler is modulair opgebouwd en voorzien van een circulatiepomp, temperatuurmeter, inregelbare flowmeters en dubbel instelbare groepsafsluiters.

De verdeler is geschikt voor vloerverwarmingssystemen die gebruik maken van stadsverwarming en is voorzien van een  maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten. Verder is de verdeler voorzien van inregelbare flowmeters waarmee de doorstroom van water per groep ingeregeld kan worden en daarnaast van een terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour) om aan de eisen van stadsverwarming te voldoen.

De verdeler is standaard uitgerust met een energiezuinige Grundfos ALPHA2 L pomp.


Let op

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.


Garantie

Op het casco van de kunststof kokers heeft u een garantie van 10 jaar en op pomp en appendages een garantie van 2 jaar.

Artikelnummer: 92647


Specificaties

  • gemaakt van door glasvezel versterkte polyamide
  • uitgerust met zeer stille energiezuinige Grundfos ALPHA2 L pomp
  • geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden)
  • inregelbare flowmeters, terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour)
  • voorzien van thermostaatknop met capilair, thermomanometer, vulkraan en maximaalbeveiliging
  • primaire aansluiting 1/2" (vanaf 8 groepen 3/4")
  • groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)

Principeschema

Principeschema Stadswarmte-verdeler1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.   Terugslagklep

5.   RTL-ventiel

6.   Vloerverwarmingsgroepen






Afmetingen

groepen lengte (mm) hoogte (mm) diepte (mm)

1 groep 395 180 180
2 groepen 450 180 180
3 groepen 505 180 180
4 groepen 560 180 180
5 groepen 615 180 180
6 groepen 670 180 180
7 groepen 725 180 180
8 groepen 780 180 180
9 groepen 835 180 180
10 groepen 890 180 180
11 groepen 945 180 180
12 groepen 1000 180 180

Aansluitingen*


Kunststof Stadswarmte - aansluitingen

A.

B.

C.

D.

E.

F.

G.

H.

I.

J.

K.

L.

=

=

=

=

=

=

=

=

=

=

=

aanvoer met thermostaatknop

retour met RTL-ventiel

inregelbare flowmeter

thermostatische afsluiter met M30 draad

ontluchter

Grundfos ALPHA2 L-circulatiepomp met terugslagklep

beveiligingsthermostaat (maximaalbeveiliging in aansluitsnoer pomp)

dompelbuis (voor de afstandsvoeler van de thermostaatknop)

thermo-/manometer waarop de vloertemperatuur kan worden afgelezen

aanvoer vloerverwarmingsbuizen (voorkant)

retour vloerverwarmingsbuizen (achterkant)

vulnippel


*) Let op ; recente modellen kunnen kleine afwijkingen hebben
