Basis Standaard Stalen Verdeler 1 Groeps

Basis Standaard Stalen Verdeler

Maak uw keuze
Op voorraad
  • Compacte regelunit, gemaakt van 3mm dik staal
  • Uitgerust met zeer stille energiezuinige Wilo Para HU25/7-50/SC pomp (hydraulisch neutraal)
  • Mengverdeler voor hoogtemperatuursystemen met een aanvoertemperatuur vanaf 65°C

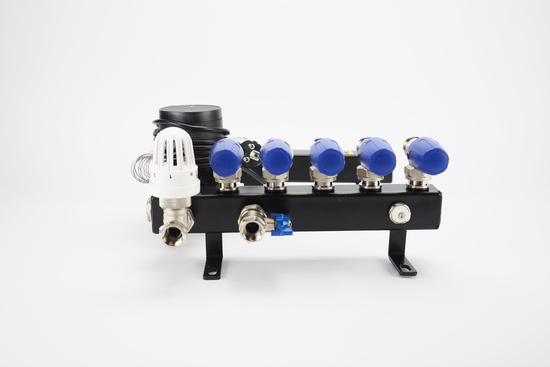

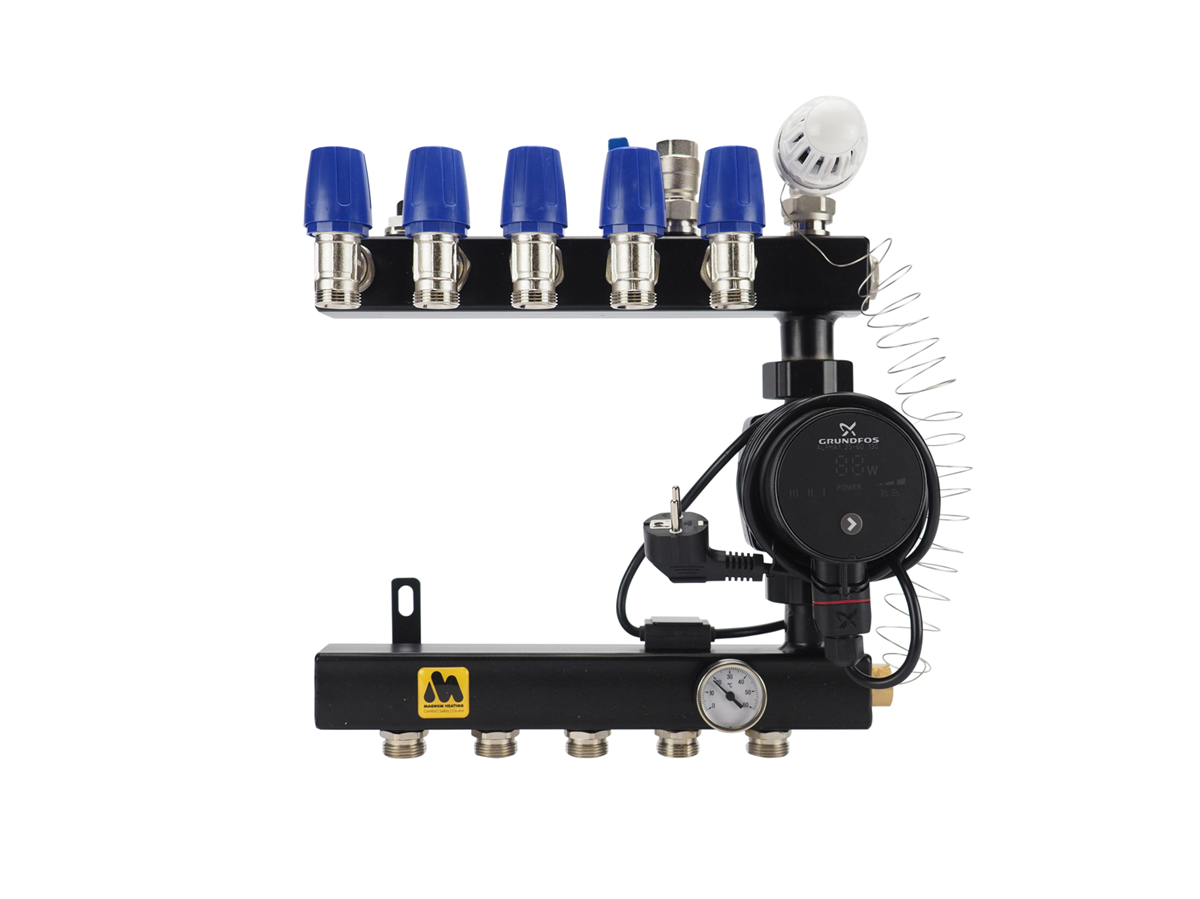

De basis stalen verdeler bestaat uit een voorgemonteerde stalen constructie met een aanvoer- en retourbalk voorzien van energiezuinige circulatiepomp, temperatuurmeter en dubbel instelbare groepsafsluiters.

Deze verdeler is geschikt voor hoogtemperatuursystemen en is voorzien van een  maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten.

De verdeler is standaard uitgerust met een energiezuinige Wilo Para HU25/7-50/SC pomp.
Deze pomp is hydraulisch neutraal en zal daardoor geen (negatieve) invloed hebben op de pomp van de CV-ketel of andere primaire warmtebron van uw CV-systeem.


Let op

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.


Garantie

Op deze verdeler heeft u een garantie van 5 jaar op doorroesten en 2 jaar op circulatiepomp en appendages.

Artikelnummer: W40001
EAN-code: 8718531994171


Specificaties

Robuuste stalen verdeler met circulatiepomp inbegrepen;

  • gemaakt van 3mm dik koker materiaal met een sterke zwarte (RAL 9011) poedercoating
  • uitgerust met zeer stille energiezuinige Wilo Para HU25/7-50/SC pomp
  • geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden)
  • voorzien van thermostaatknop met capilair, thermometer en maximaalbeveiliging
  • primaire aansluiting 1/2" (vanaf 8 groepen 3/4")
  • groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)

Principeschema

Principeschema HT-verdeler1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.    Verwarmingsgroepen

5.    Afsluiter








Afmetingen

  groepen     lengte (mm)     hoogte (mm)     diepte (mm)

1 groep 190 390 145
2 groepen 190 390 145
3 groepen 245 390 145
4 groepen 300 390 145
5 groepen 355 390 145
6 groepen 410 390 145
7 groepen 465 390 145
8 groepen 520 390 145
9 groepen 575 390 145
10 groepen 630 390 145


Aansluitingen*


Basis stalen verdeler - aansluitingen

A.

B.

C.

D.

E.

F.

G.

H.

=

=

=

=

=

=

=

=

Wilo Para HU25/7-50/SC pomp

aanvoer met thermostaatknop

dompelbuis (voor de afstandsvoeler van de thermostaatknop)

retour met kogelafsluiter

thermometer waarop de vloertemperatuur kan worden afgelezen

beveiligingsthermostaat (maximaalbeveiliging in aansluitsnoer pomp)

aanvoerbalk vloerverwarmingsbuizen

retourbalk vloerverwarmingsbuizen (knie-afsluiter met M30 draad)


*) Let op ; recente modellen kunnen kleine afwijkingen hebben
