Verdelers voor watergedragen vloerverwarming


Een vloerverwarmingsverdeler is de centrale regelunit waarop de buizen van het vloerverwarmingssysteem worden aangesloten. Deze unit wordt, net als een wandradiator, met behulp van aanvoer- en retourleidingen gevoed vanuit de warmtebron. Het soort warmtebron bepaalt hierbij wat voor soort verdeler er geïnstalleerd moeten worden. Zo zijn er voor aansluiting op standaard CV-toestellen met een hoge aanvoertemperatuur andere verdelers nodig dan bij aansluiting op een (hybride) warmtepomp of stadsverwarming.

Op de onderstaande pagina vindt u alle informatie over de verschillende type verdelers en bijbehorende eigenschappen. Wij helpen u graag verder zodat u de juiste verdeler voor uw vloerverwarmingssysteem bestelt. Heeft u na het lezen nog vragen? Neem gerust contact met ons op.


Vloerverwarming verdeler

Wat is een vloerverwarming verdeler?

Een vloerverwarmingsverdeler vormt het hart van een vloerverwarming-systeem en werkt met de aanvoer van water dat door de warmtebron opgewarmd wordt. Het warme water loopt de regelunit in, die het water vervolgens door de vloerverwarmingsbuizen laat stromen.

In de basis werken vrijwel alle verdelers op dezelfde manier. Via de regelunit wordt verwarmingswater verdeeld over de vloerverwarmingsgroepen om de vloer doeltreffend te verwarmen. Wel zijn er een aantal zaken om rekening mee te houden bij de keuze voor het juiste type verdeler ;

  • het type warmtebron (CV-toestel, warmtepomp, stadsverwarming, etc.)
  • de aanvoertemperatuur vanuit de warmtebron
  • wordt het systeem alleen gebruikt voor verwarming of wordt er ook vanuit de vloer gekoeld (bij aansluiting op een warmtepomp)?

De warmtebron en de aanvoertemperatuur bepalen hierbij of er een open of gesloten systeem moet komen. Is de bron een CV-toestel of stadsverwarming, dan is meestal een mengverdeler met circulatiepomp nodig.
Is de bron een warmtepomp of andere laagtemperatuur-warmtebron met een aanvoertemperatuur van maximaal 45 °C, dan valt de keuze op een open verdeler zonder pomp. In geval van koeling is deze verdeler van dubbelwandig kunststof, zodat er geen condensvorming kan optreden.


Wat doet een vloerverwarming verdeler?

Afhankelijk van de diameter van de buizen van het systeem, kan er met één buis circa 6 m² tot 10 m² vloeroppervlak verwarmd worden. Om drukverlies te voorkomen worden grotere vloeroppervlaktes, zoals bijvoorbeeld in de woonkamer, altijd verwarmd door meerdere buizen. Deze buizen worden op de verdeler bevestigd door middel van aansluitkoppelingen en vervolgens wordt het aanvoerwater door de regel-unit over de verschillende buizen "verdeeld", zodat de vloer doeltreffend en gelijkmatig wordt verwarmd.

Prijsindicatie


Wilt u snel weten wat de totaalprijs is van de materialen die u nodig heeft of wilt u advies om na te gaan welke installatiemethode voor uw project het meest geschikt is?

Vraag geheel vrijblijvend een offerte voor alle benodigde materialen bij ons aan of maak gebruik van de snelle prijsindicatie voor CV-vloerverwarming.

Snelle prijsindicatie

Offerte aanvragen

Wilt u meer
informatie?
Neem contact met ons op
of stuur ons een e-mail.

Verdelers op basis van warmtebronnen

Voor een goed werkend vloerverwarmingssysteem dient de verdeler te zijn afgestemd op de warmtebron die gebruikt wordt.
Hieronder een overzicht van de meest gangbare toepassingen en de bijbehorende vloerverwarming-verdelers.


Hoogtemperatuur-systemen vanaf 65°C




HT CV-ketel_2
Hoogtemperatuur CV-toestel
of andere HT-warmtebron
(aanvoer vanaf 65°C)



We spreken van hoogtemperatuur- of HT-systemen als de aanvoertemperatuur vanuit de CV-ketel of warmtebron tussen de 65 °C en 90 °C ligt. In de meeste gevallen zijn dit standaard ketels in woningen en gebouwen waar naast vloerverwarming ook gebruik gemaakt wordt van radiatoren. Om ruimtes doeltreffend te kunnen verwarmen met traditionele radiatoren is er een hoge aanvoertemperatuur nodig vanuit de warmtebron, maar verwarmingswater van deze temperatuur kan niet direct de vloer in gelaten worden. Als vloerverwarming wordt aangesloten op een CV-systeem met een hoge aanvoertemperatuur, dan worden hiervoor mengverdelers met een circulatiepomp toegepast.


HT-mengverdelers zijn voorzien van een thermostaatknop in de aanvoer waarmee de vloertemperatuur ingesteld wordt. De ingestelde temperatuur wordt hierbij bereikt door aanvoerwater te mengen met (afgekoeld) retourwater uit de vloer. Om het drukverlies wat hierdoor ontstaat te compenseren, zijn mengverdelers uitgerust met een circulatiepomp zodat er altijd een optimale doorstroming van water in de vloerverwarmingsbuizen is.

Beschikbare mengverdelers voor HT-systemen ; Spacing

HT CV-ketel (> 65 °C)

 V



LT CV-ketel (45 °C ~ 55 °C)

 X

Zonneboiler (met buffervat)

 X

LT CV-ketel (< 45 °C)

 X
Pelletkachel  X   Hybride warmtepomp  X
Stad- / blokverwarming  X   Warmtepomp  X





Laagtemperatuur-systemen vanaf 45°C




Hybride warmtepomp_2
Laagtemperatuur CV-toestel
of hybride warmtepomp
(aanvoer 45°C ~ 65°C)



We spreken van laagtemperatuur- of LT-systemen als de aanvoertemperatuur vanuit de warmtebron tussen de 45 °C en 65 °C ligt. In de meeste gevallen wordt hierbij verwarmd met een (hybride) warmtepomp of een CV-ketel met een aanvoertemperatuur van maximaal 65 °C.
Als vloerverwarming wordt aangesloten op een CV-systeem met een aanvoertemperatuur vanaf 45 °C, dan worden hiervoor in de meeste gevallen inregelbare LTV-verdelers (met een circulatiepomp) toegepast. Bij dit soort systemen is de aanvoer-temperatuur vaak té hoog om direct de vloer in te laten, maar té laag om gebruik te maken van een standaard mengverdeler. Een LTV-verdeler is voorzien van een inregelventiel, waarmee deze verdeler geschikt is voor laagtemperatuurverwarmings-bronnen als CV-ketels met aanvoertemperaturen vanaf 45°C, maar ook voor HR-ketels met een modulerende brander en systemen die gebruik maken van een buffervat.


Doordat deze warmtebronnen werken met lagere temperaturen dan traditionele ketels dient de stroming van aanvoerwater primair verhoogd te worden om voldoende warmte te kunnen leveren aan de vloer. Met het inregelventiel is het mogelijk om de waterstroom in te regelen en ook kan er hierdoor een drukverschil gecreëerd worden, waardoor de circulatiepomp meer aanvoerwater zal aanzuigen.

Beschikbare mengverdelers voor LTV-systemen ; Spacing

HT CV-ketel (> 65 °C)

 V



LT CV-ketel (45 °C ~ 55 °C)

 V

Zonneboiler (met buffervat)

 V

LT CV-ketel (< 45 °C)

 X
Pelletkachel  V   Hybride warmtepomp  V
Stad- / blokverwarming  X   Warmtepomp  X



Laagtemperatuur-systemen tot 45°C




Warmtepomp_2
Laagtemperatuur CV-toestel
of warmtepomp
(aanvoer tot 45°C)



We spreken van laagtemperatuur- of LT-systemen als de aanvoertemperatuur vanuit de primaire warmtebron tussen de 30 °C en 65 °C ligt. Hierbij wordt onderscheid gemaakt tussen open LT-systemen (tot maximaal 45 °C aanvoertemperatuur) en LTV-systemen (vanaf 45 °C aanvoertemperatuur). In de meeste gevallen wordt hierbij verwarmd met een (hybride) warmtepomp of een CV-ketel met een aanvoertemperatuur van maximaal 65 °C.
Als vloerverwarming wordt aangesloten op een CV-systeem met een aanvoertemperatuur van maximaal 45 °C, dan worden hiervoor in de meeste gevallen open verdelers (zonder pomp) gebruikt. Bij dit soort laagtemperatuur-systemen zorgt de pomp van de primaire warmtebron voor de circulatie van aanvoerwater door het CV-systeem én door de vloer.


Om ervoor te zorgen dat er een optimale doorstroming van water in de vloerverwarmingsbuizen is, dienen open verdelers aangesloten te worden op een aanvoerleiding met een diameter van minimaal 22mm bij gebruik van metalen leidingen en minimaal 25mm bij flexibele kunststof leidingen (de inwendige diameter dient minimaal 20mm te zijn om drukverlies te voorkomen).

Beschikbare verdelers voor open LT-systemen ; Spacing

HT CV-ketel (> 65 °C)

 X



LT CV-ketel (45 °C ~ 55 °C)

 X

Zonneboiler (met buffervat)

 X

LT CV-ketel (< 45 °C)

 V
Pelletkachel  X   Hybride warmtepomp  V
Stad- / blokverwarming  X   Warmtepomp  V



Stad-/blokverwarming vanaf 65°C




Stadsverwarming_2
Stadsverwarming of
blokverwarming
(aanvoer vanaf 65°C)



Wanneer vloerverwarming wordt aangesloten op blok- of stadsverwarming met een hoge aanvoertemperatuur, dan worden ook hiervoor mengverdelers met een circulatiepomp toegepast.
Deze verdelers zijn voorzien van een thermostaatknop in de aanvoer waarmee de vloertemperatuur ingesteld wordt. De ingestelde temperatuur wordt hierbij bereikt door aanvoerwater te mengen met (afgekoeld) retourwater uit de vloer.
Om het drukverlies wat hierdoor ontstaat te compenseren, zijn deze verdelers uitgerust met een circulatiepomp zodat er altijd een optimale doorstroming van water in de vloerverwarmingsbuizen is.


Daarnaast zijn deze mengverdelers voorzien van een terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour) om aan de eisen van stadsverwarming te voldoen.

Beschikbare mengverdelers voor blok- en stadsverwarming, PN 6 (maximale druk van 6 bar);Spacing

HT CV-ketel (> 65 °C)

 X



LT CV-ketel (45 °C ~ 55 °C)

 X

Zonneboiler (met buffervat)

 X

LT CV-ketel (< 45 °C)

 X
Pelletkachel  X   Hybride warmtepomp  X
Stad- / blokverwarming  V   Warmtepomp  X

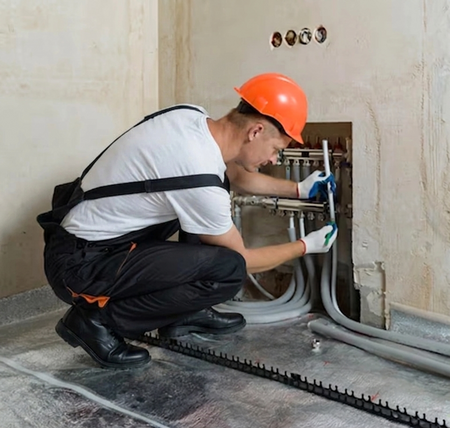

vloerverwarming-monteur


Meest gangbare aansluitmaten per type verdeler

Om een verdeler te kunnen aansluiten, moet er een aanvoer- en retourleiding naar het primaire verwarmingssysteem beschikbaar zijn. De minimaal benodigde diameter van deze leidingen is afhankelijk van het soort verdeler en het aantal buizen (groepen) dat op de verdeler wordt aangesloten.

Hieronder een overzicht van de meest gangbare aansluitmaten en de aansluitleidingen die hiervoor nodig zijn ;


Vloerverwarmingsverdeler

Type en primaire aansluiting

Aantal groepen



Minimale diameter aanvoer- / retourleiding


HT-verdelers HT-mengverdelers   Spacing



Metalen leiding Kunststof leiding Afstand tot warmtebron
Aanvoertemperatuur : vanaf 65 °C

1 t/m 4 groepen

15 mm

20 mm

maximaal 6 meter

Primaire aansluiting : 1/2" binnendraad t/m 7 groepen

5 t/m 10 groepen

22 mm 25 mm maximaal 12 meter
  3/4" binnendraad vanaf 8 groepen

11 t/m 15 groepen

28 mm 32 mm maximaal 16 meter

LTV-verdelers


LTV-verdelers




Spacing

Metalen leiding

Kunststof leiding

Afstand tot warmtebron
Aanvoertemperatuur : vanaf 40°C  1 t/m 4 groepen 15 mm 20 mm maximaal 6 meter
Primaire aansluiting : 1/2" binnendraad t/m 7 groepen 5 t/m 10 groepen 22 mm 25 mm maximaal 12 meter
  3/4" binnendraad vanaf 8 groepen 11 t/m 15 groepen 28 mm 32 mm maximaal 16 meter

Open LT-verdelers


Open LT-verdelers





Spacing

Metalen leiding


Kunststof leiding


Afstand tot warmtebron

Aanvoertemperatuur : maximaal 45°C  1 t/m 4 groepen 22 mm 25 mm maximaal 12 meter
Primaire aansluiting : 1" binnendraad t/m 15 groepen 5 t/m 10 groepen 22 mm 25 mm maximaal 6 meter
Open verdelers zijn leverbaar in uitvoeringen van 2 t/m 15 groepen 11 t/m 15 groepen 28 mm 32 mm maximaal 12 meter

Stadswarmte-verdelers


Stadswarmte-verdeler







Spacing

Metalen leiding


Kunststof leiding


Afstand tot aansluiting

Aanvoertemperatuur : vanaf 65 °C  1 t/m 4 groepen 15 mm 20 mm maximaal 6 meter
Primaire aansluiting : 1/2" binnendraad t/m 7 groepen 5 t/m 10 groepen 22 mm 25 mm maximaal 12 meter
  3/4" binnendraad vanaf 8 groepen 11 t/m 15 groepen 28 mm 32 mm maximaal 16 meter



Waar kan een verdeler geplaatst worden?

Als u een vloerverwarmingsverdeler gaat plaatsen, dan is het belangrijk te weten dat deze niet in de meterkast geplaatst mag worden. Vrijwel alle energieleveranciers tolereren namelijk geen aanpassingen of uitbreidingen in het centrale punt waar gas, elektra en water samenkomen.

Daarnaast is het aan te raden om de verdeler in een droge, centraal gelegen ruimte op te hangen. Hang de verdeler hierbij ongeveer 50 centimeter boven de vloer en zorg dat er voldoende ruimte om de verdeler is, zodat eventuele toekomstige onderhoudswerkzaamheden eenvoudig uitgevoerd kunnen worden. Heeft u een hoogtemperatuurverdeler met pomp, dan is het aan te bevelen om deze niet in of tegen een slaapkamermuur te plaatsen, want dit kan lichte geluidsoverlast opleveren (trillen).

In de meeste gevallen worden verdelers geplaatst in een bijkeuken, een trap- of bergkast of op een andere centrale plek waar de verdeel-unit uit het zicht geplaatst kan worden, maar wel bereikbaar blijft.
