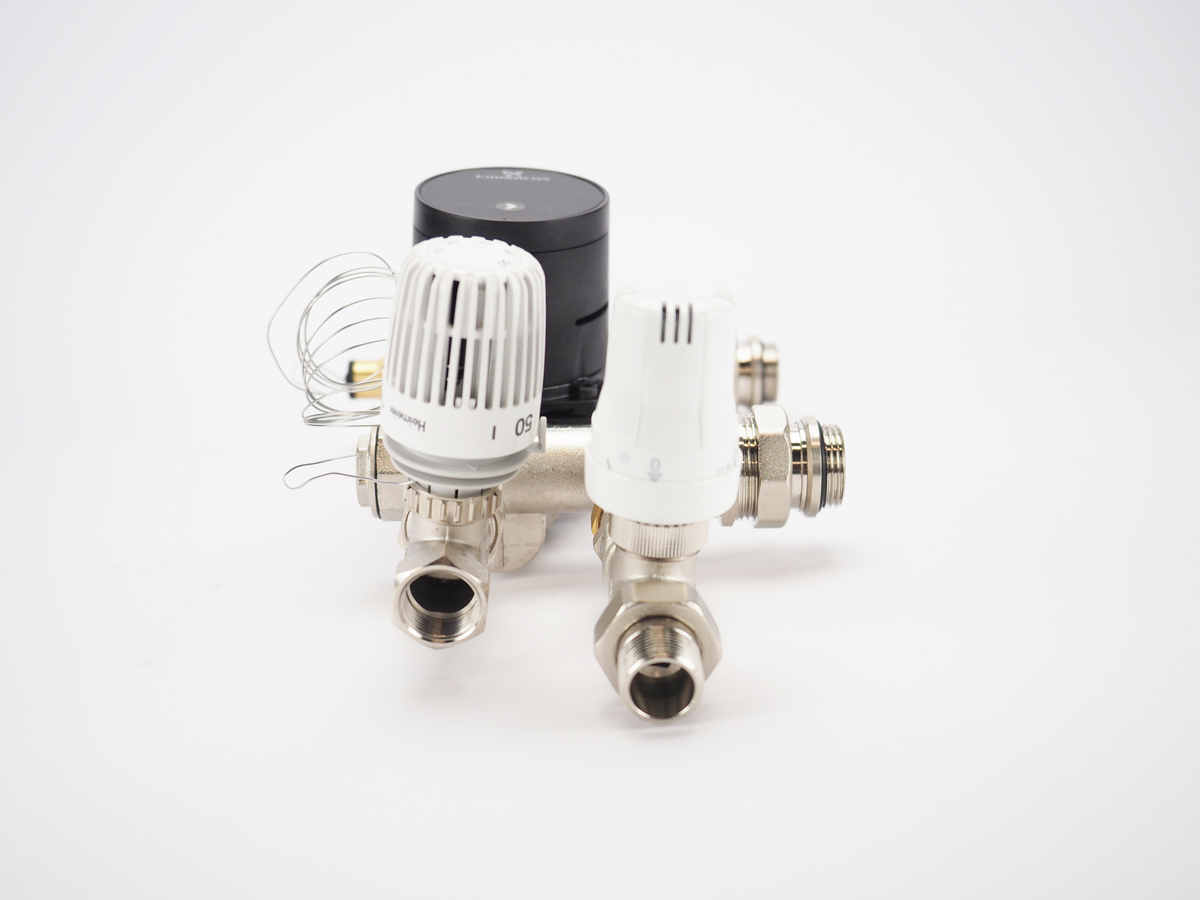

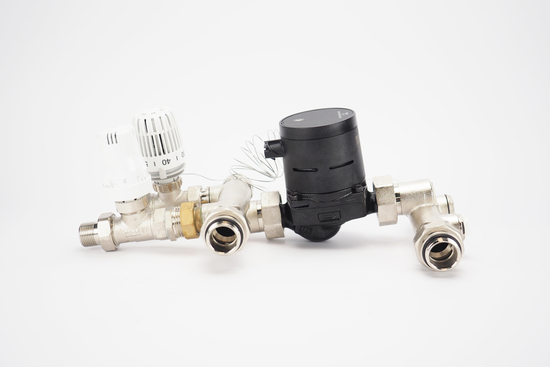

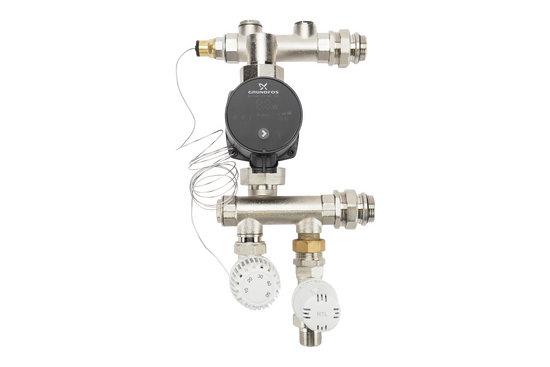

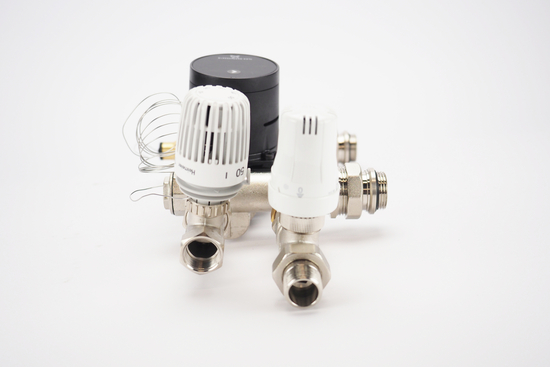

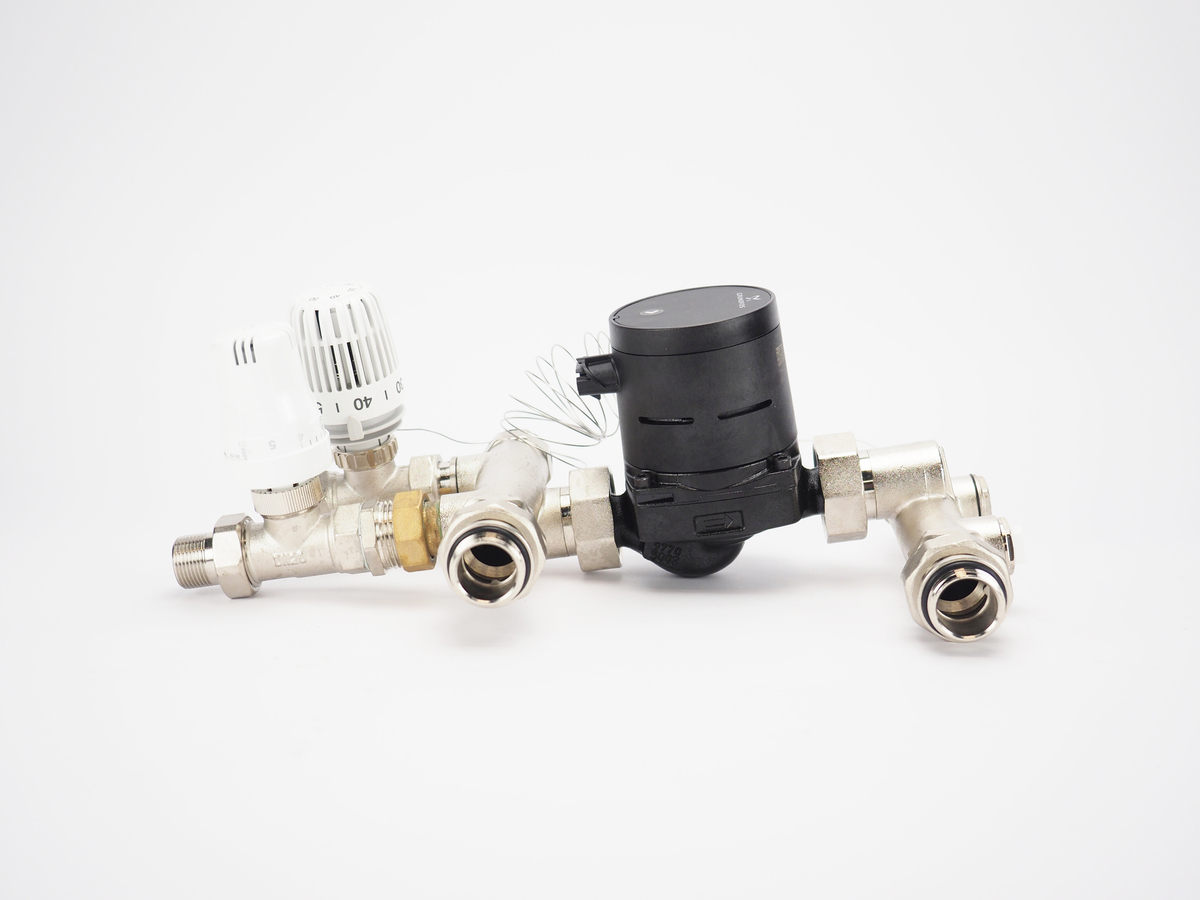

Stadswarmte Pompregelaar Stadswarmte-mengunit, uitvoering links - onderaansluiting

Stadswarmte Pompregelaar

Stadswarmte-mengunit, uitvoering links - onderaansluiting
€ 650,00 € 525,00 incl. BTW
5 tot 10 werkdagen

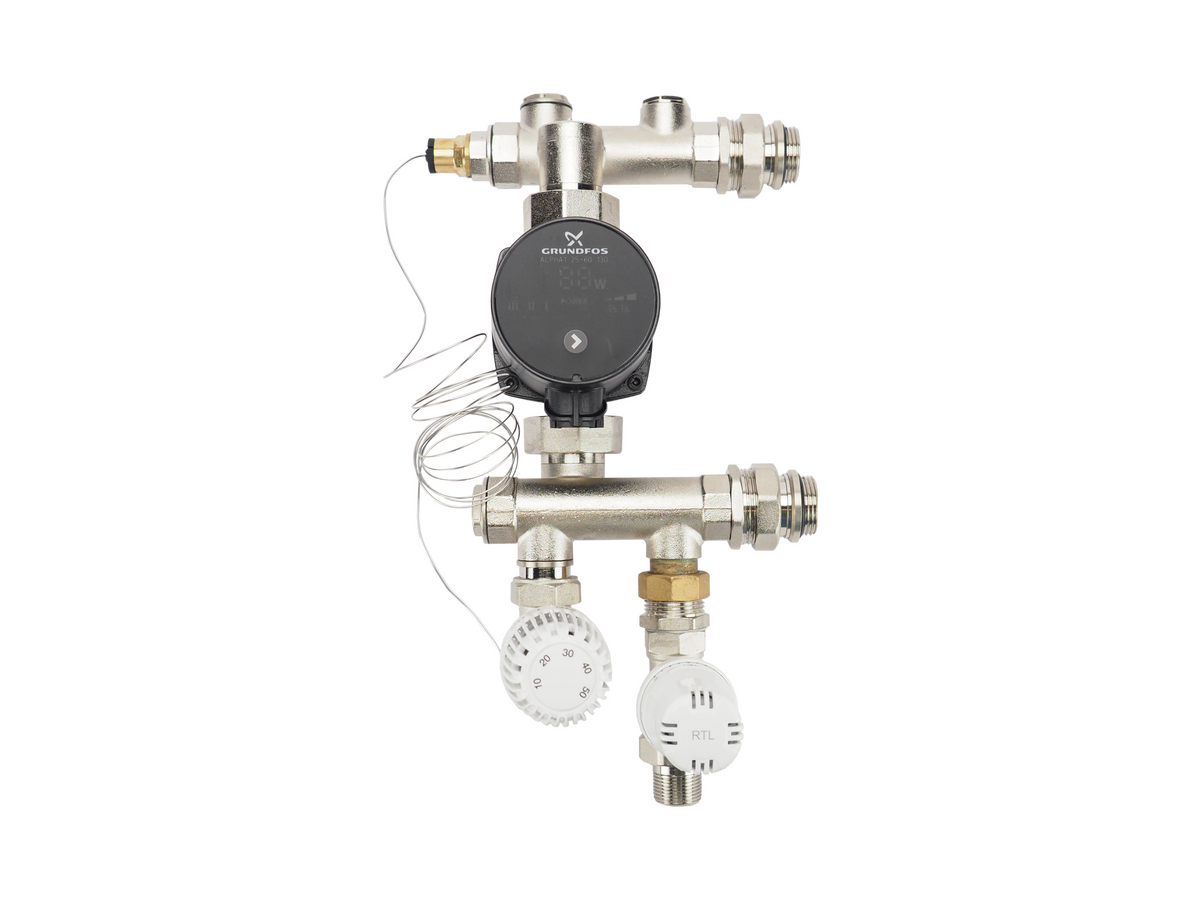

  • Mengunit met energiezuinige Grundfos ALPHA1-pomp
  • Terugslagklep en RTL-ventiel voor stad- en blokverwarming
  • Beschikbaar voor aansluiting links

De meeste stadsverwarming-systemen verwarmen een ruimte met (wand-) radiatoren die gebruik maken van aanvoertemperaturen tussen de 70°C en 90°C. Wanneer vloerverwarming hierop wordt aangesloten dan worden er vrijwel altijd stadswarmte-verdelers met een circulatiepomp toegepast. Deze verdelers zijn voorzien van een thermostaatknop in de aanvoer waarmee de vloertemperatuur ingesteld wordt en de ingestelde temperatuur wordt hierbij bereikt door aanvoerwater te mengen met retourwater uit de vloer.

Mocht u in de (nabije) toekomst overstappen op een warmtebron met een lage aanvoertemperatuur, maar op dit moment nog gebruik maken van een traditioneel stad- of blokverwarmingssysteem, dan kunt u ervoor kiezen om een open verdeler met pompregelaar te installeren.

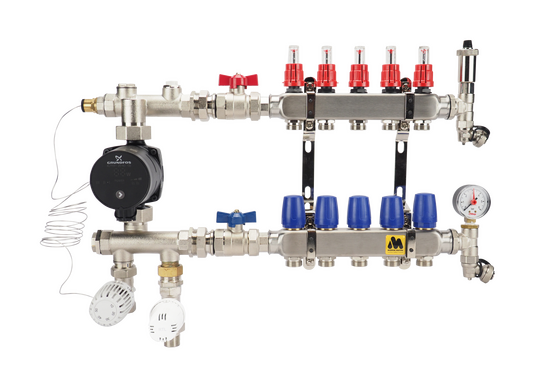

Deze meng-unit kan (tijdelijk) op de open verdeler worden aangesloten om de aanvoertemperatuur "terug te mengen" naar een temperatuur die geschikt is voor vloerverwarming.

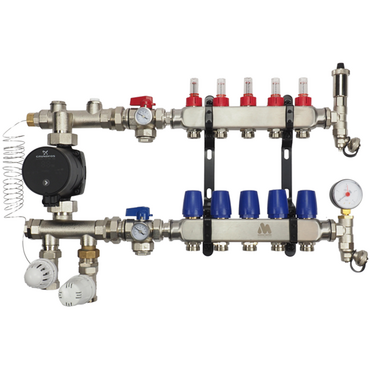

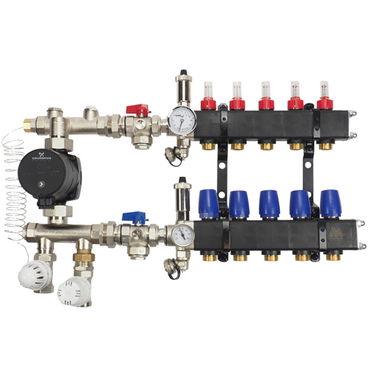

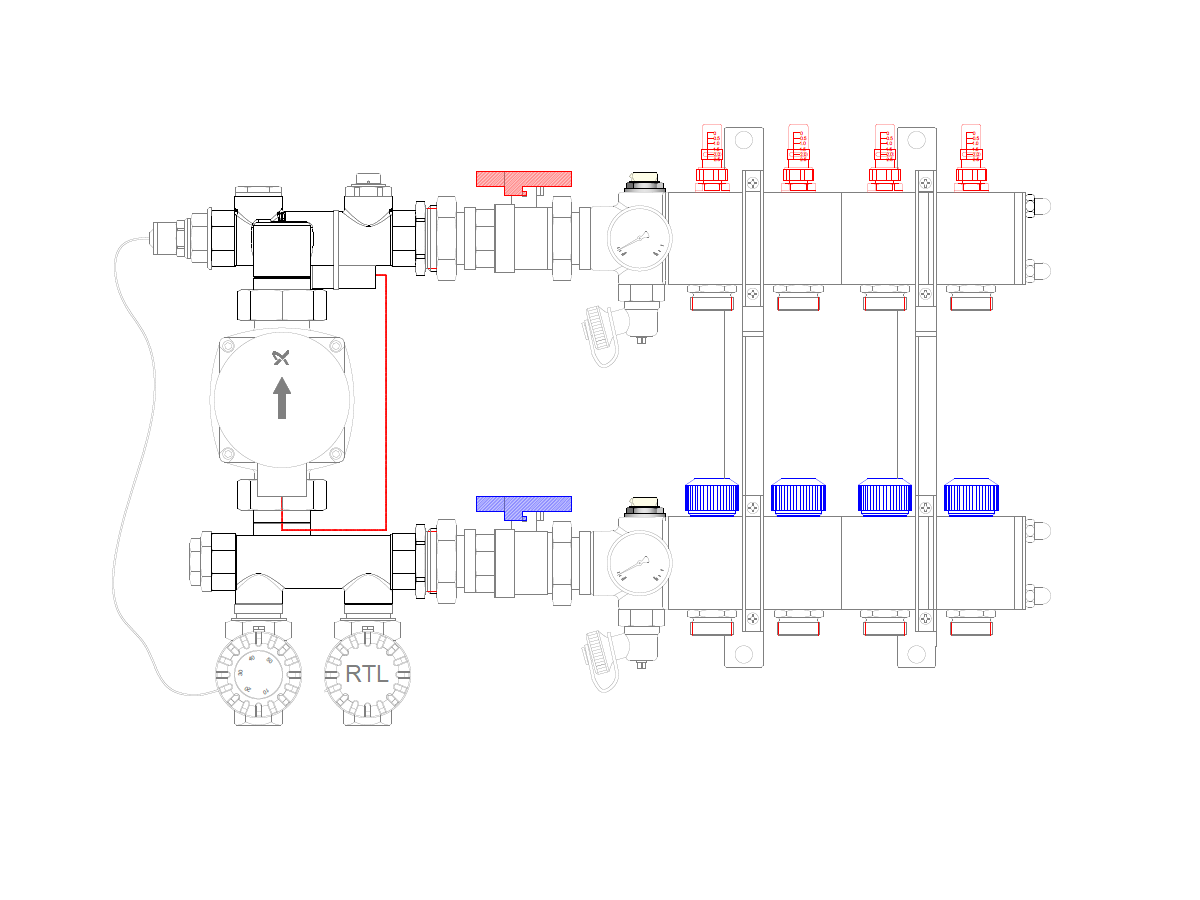

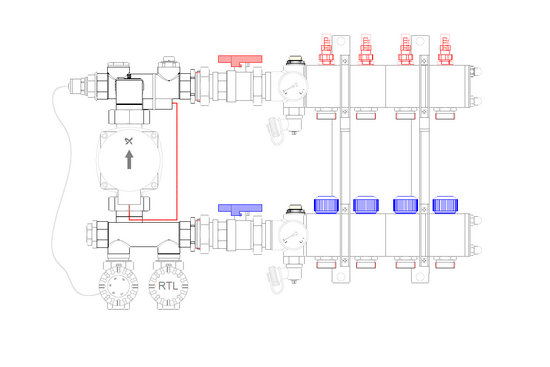

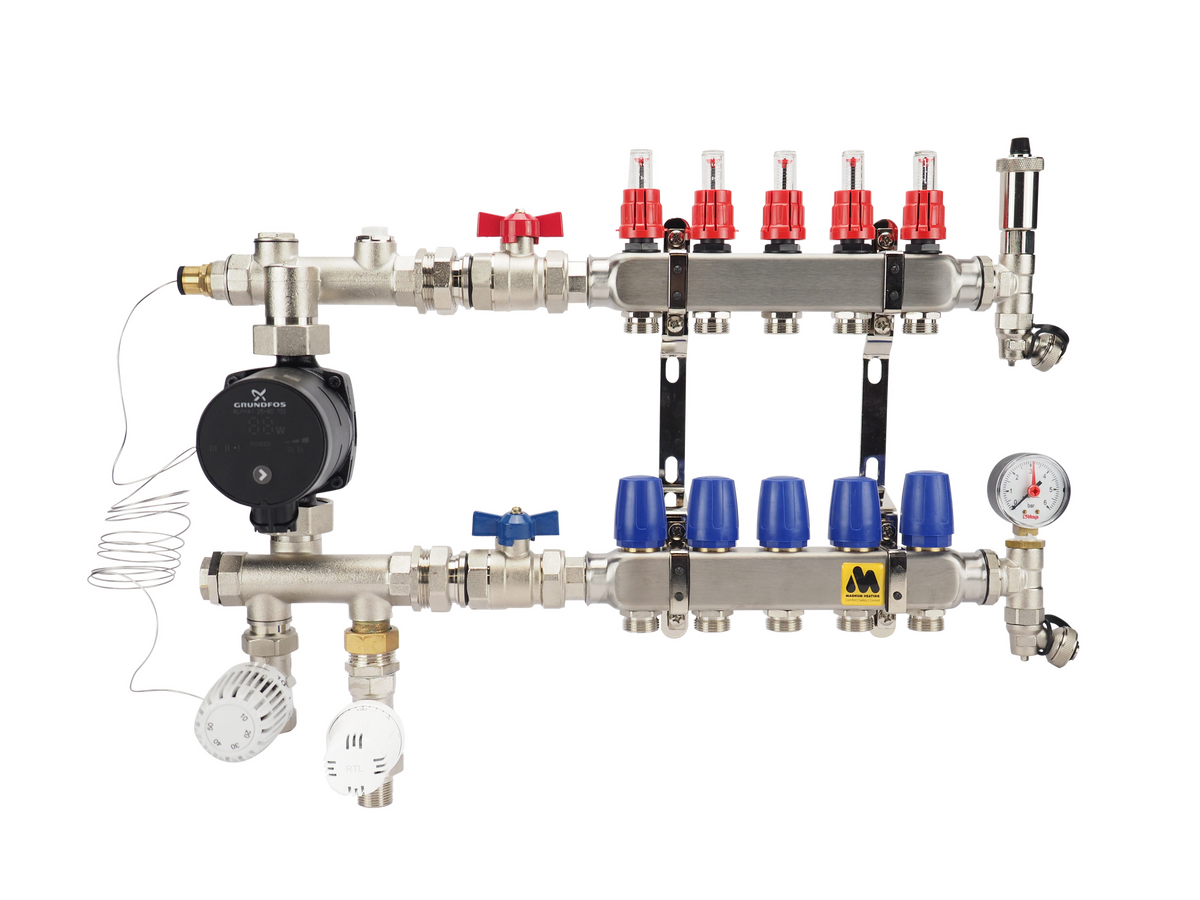

Regelaar op open kunststof Regelaar op open RVS

Houdt u er hierbij wel rekening mee dat de onderdelen van de meng-unit en de beschikbare open verdelers in verschillende fabrieken geassembleerd worden. Om een volledig waterdichte verbinding tussen de verschillende onderdelen te garanderen, dient altijd gebruik gemaakt te worden van fiberringen en teflon-tape.

De pompregelaar is standaard voorzien van de energiezuinige Grundfos ALPHA1- circulatiepomp en kan geïnstalleerd worden op alle soorten open verdelers met een hart-afstand van 210 mm tussen de aavoer- en retourbalk.


Garantie

Op deze temperatuurregelaar heeft u een garantie van 12 maanden vanaf de aankoopdatum.

Artikelnummer: 93366

Specificaties

Robuuste meng-unit voor stad- en blokverwarming met circulatiepomp inbegrepen;

  • uitgerust met energiezuinige Grundfos ALPHA1 pomp (standaard hydraulisch neutraal)
  • terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour)
  • voorzien van thermostaatknop met capilair, thermometer en maximaalbeveiliging
  • primaire aansluiting 3/4” binnendraad
  • secundaire aansluiting 1” buitendraad / vlakdichtend

EuP

Beslag: Vernikkeld staal
Afdichtingen: PTFE
Dichtringen:  EPDM
Veer: Roestvrij staal

Maximale statische druk: 10 bar
Maximum temperatuur: 90°C
Instelbaar regelbereik: 20°C tot 50°C

Nominaal verwarmend vermogen: circa 11,5kW

Voeding Grundfos pomp:

230VAC - 50Hz.


AfmetingenAfmetingen pompregelaar

Aansluitingen Mixing Shunt

A.

B.

C.

D.

E.

F.

G.

H.

I.

 =

 =

 =

 =

 =

 =

 =

 =

 =

 aanvoer

 retour met RTL-ventiel

 thermostaatknop

 dompelbuis (voor de afstandsvoeler van de thermostaatknop)

 Grundfos ALPHA1-circulatiepomp

 beveiligingsthermostaat (maximaalbeveiliging in aansluitsnoer pomp)

 aanvoerbalk verdeler

 retourbalk verdeler

 terugslagklep

De pompregelaar is leverbaar in de onderstaande uitvoering.

Primaire aansluiting: links / onder
Pompregelaar, links onder

A. Primaire aanvoer

B. Primaire retour

C. Retourbalk verdeler

D. Aanvoerbalk verdeler


Aanvoer: 3/4" binnendraad
Retour: 3/4" binnendraad

Verdeler: 1" binnendraad
