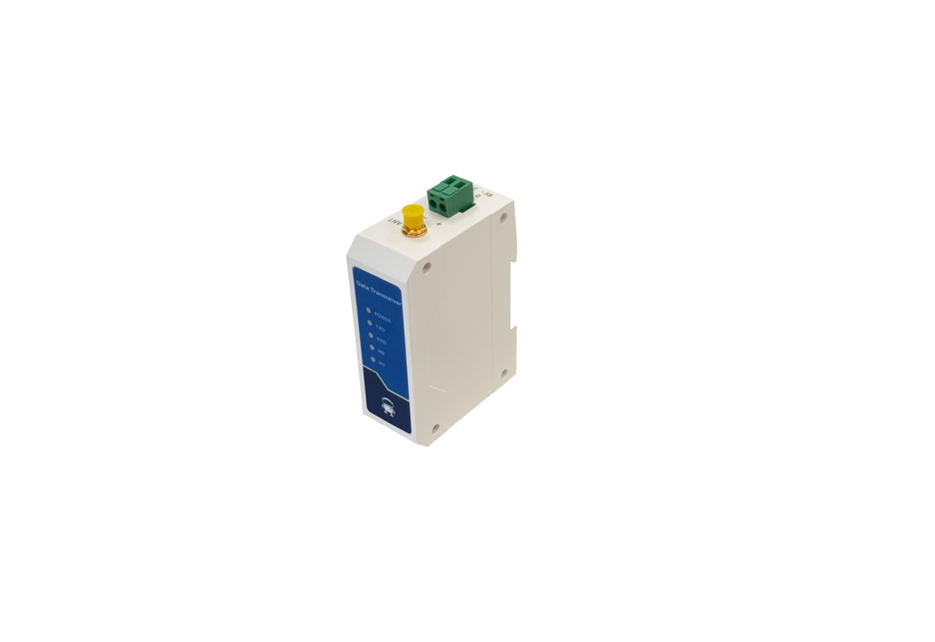

H128-C-Link

Met behulp van de MAGNUM H128-C-Link kunnen meerdere H128-regelunits draadloos met elkaar verbonden worden.

• Draadloze cascadeverbinding tussen twee of meer H128-regelunits
• Verbind meerdere H128-controllers draadloos met elkaar
• Eenvoudig te configureren met behulp van een dipschakelaar

Bij het draadloze cascade-systeem wordt één regelunit de "master" en de overige units in dezelfde installatie worden aangemeld als "slave".

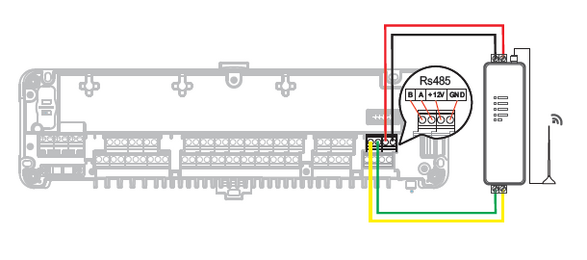

Cascade verbinding

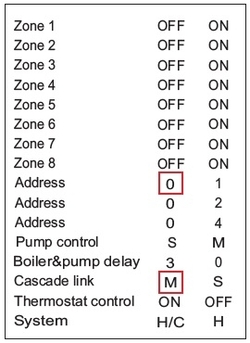

Dipschakelaar instellingen Master-CC		Dipschakelaar instellingen Slave-CC
	Adres 1 Adres 2 Adres 3 Adres 4 Adres 5 Adres 6 Adres 7	:  Dipschakelaar op positie "1"   :  Dipschakelaar op positie "2"   :  Dipschakelaar op positie "1" en "2"   :  Dipschakelaar op positie "4"   :  Dipschakelaar op positie "1" en "4"   :  Dipschakelaar op positie "2" en "4"   :  Dipschakelaar op positie "1", "2" en "4"

Aanvullende informatie

• Tot maximaal 8 regelunits per systeem (1 x master en 7 x slave)
• Draadloze communicatie tussen de regelunits onderling
