3. Thermostaten voor elektrische verwarming

3. Thermostaten


Vrijwel alle elektrische systemen worden aangestuurd door eigen thermostaat. Dit kan met een eenvoudige AAN/UIT-thermostaat, maar ook met een geavanceerde klokthermostaat met WiFi (die kan worden aangestuurd via een gratis App voor smartphone en tablet).
Bij complete sets wordt altijd standaard een programmeerbare klokthermostaat of een digitale WiFi-thermostaat meegeleverd.


3.1. Beschikbare thermostaten

Om elektrische vloerverwarmingssystemen aan te sturen, zijn er verschillende thermostaten beschikbaar (deze kunnen ook gebruikt worden ter vervanging van een bestaande thermostaat). In het overzicht hieronder vindt u de belangrijkste specificaties en functies per thermostaat terug.

3.1.1. WiFi-thermostaten

MAGNUM MRC-thermostaat   e-HEAT C16-thermostaat   e-HEAT C16-thermostaat

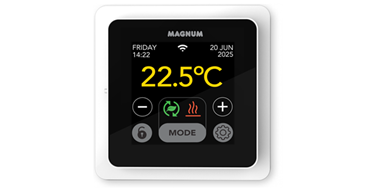

MAGNUM | Remote Control-thermostaat

Spacing

e-HEAT | C16 WiFi Klokthermostaat

Spacing

MAGNUM | F32 WiFi-thermostaat


Type  slimme WiFi-thermostaat Type  slimme WiFi-thermostaat Type  slimme WiFi-thermostaat
Bediening  volledig touchscreen   Bediening  geïntegreerde toetsbediening   Bediening  touchscreen
Sensoren  ruimte- en vloersensor (12K)   Sensoren  ruimte- en vloersensor (12K)   Sensoren  ruimte- en vloersensor (12K)
Voltage  230V – 50/60Hz   Voltage  230V – 50/60Hz   Voltage  230V – 50/60Hz
Maximale belasting  16A / 230V   Maximale belasting  16A / 230V   Maximale belasting  16A / 230V
Temperatuurbereik  +5°C / +40°C   Temperatuurbereik  +5°C / +40°C   Temperatuurbereik  +5°C / +40°C
Behuizing  IP21   Behuizing  IP21   Behuizing  IP21


Functies










Functies







Functies






Programmeerbaar  3 periodes per dag   Programmeerbaar  2 periodes per dag   Programmeerbaar  alleen via App
WiFi  V 2.4Ghz   WiFi  V 2.4Ghz   WiFi  V 2.4Ghz
App  V iOS & Android   App  V iOS & Android   App  V iOS & Android


3.1.2. Klokthermostaten











3.1.3. AAN/UIT-thermostaat

MAGNUM MIC-thermostaat   OJ MCD5-thermostaat   MAGNUM S-Control

MAGNUM | MIC-klokthermostaat

Spacing

OJ | MCD5-klokthermostaat

Spacing

MAGNUM | S-Control-thermostaat


Type  digitale klokthermostaat Type  digitale klokthermostaat Type  AAN/UIT-thermostaat
Bediening  bedieningstoetsen   Bediening  touchscreen   Bediening  instelwieltje
Sensoren  ruimte- en vloersensor (12K)   Sensoren  ruimte- en vloersensor (12K)   Sensoren  ruimte- en vloersensor (12K)
Voltage  230V – 50/60Hz   Voltage  230V – 50/60Hz   Voltage  230V – 50/60Hz
Maximale belasting  16A / 230V   Maximale belasting  16A / 230V   Maximale belasting  16A / 230V
Temperatuurbereik  +5°C / +40°C   Temperatuurbereik  +5°C / +40°C   Temperatuurbereik  +5°C / +40°C
Behuizing  IP21   Behuizing  IP21   Behuizing  IP21


Functies










Functies







Functies






Programmeerbaar  2 periodes per dag   Programmeerbaar  6 periodes per dag   Programmeerbaar  X
WiFi  X   WiFi  X   WiFi  X
App  X   App  X   App  X


































3.2. Locatie van de thermostaat

Vrijwel alle elektrische systemen worden aangestuurd door een inbouw-thermostaat, die wordt aangesloten op de elektra. De elektrische (vloer-) verwarming wordt vervolgens gevoed vanuit deze thermostaat.
Zorg er daarom voor dat u vooraf de juiste plek bepaald en houd daarbij rekening met het volgende ;


V


V


X


X


X


Spacing

Plaats de thermostaat bij voorkeur op een hoogte van ongeveer 1.40m.
Dit vergemakkelijkt het bedienen van de thermostaat.

Voor een optimale temperatuuropname kan een thermostaat het beste op een binnenmuur gemonteerd worden.

Plaats een thermostaat nooit op de tocht (bijvoorbeeld in de buurt van een buitendeur).

Plaats een thermostaat ook nooit in direct zonlicht bij een grote raampartij. Dit zal de tempertuuropname beïnvloeden.

Zorg er ook voor dat een thermostaat niet in de buurt van eventuele andere warmtebronnen geplaatst wordt (niet boven of naast radiatoren), want ook dit zal de tempertuuropname beïnvloeden.



Plaatsing in sanitaire ruimtes

De meeste inbouw-thermostaten voor elektrische verwarming hebben een IP21-beschermingsklasse. Hiermee zijn de thermostaten geschikt voor plaatsing in zone 3 van sanitaire ruimtes.

IP-zones badkamer

IP21 is vergelijkbaar met de beschermingsklasse waaraan lampen en licht-schakelaars moeten voldoen en betekent dat deze onderdelen drupwaterdicht zijn. In de praktijk houdt dit in dat de thermostaten minimaal 60 cm van een bad of douche geplaatst moeten worden en buiten een straal van ten minste 60 cm vanaf wastafels.

Bedrading in de elektra-inbouwdoos

Om installatie te vereenvoudigen kan een thermostaat het beste worden aangesloten op een enkelvoudige inbouwdoos van 50 mm diep met een dubbele buisinvoer aan de onderzijde.
In deze inbouwdoos dient het gebruikelijke installatiedraad aanwezig te zijn (fasedraad, nuldraad en aardedraad).

Vanuit deze inbouwdoos wordt een sleuf in de wand gefreesd voor de aansluit-draden van het elektrische systeem (hiervoor kan een standaard PVC elektra-buis gebruikt worden) en voor de flexibele buis van de vloersensor, die standaard wordt meegeleverd bij complete sets.


Inbouwdoos elektrische vloerverwarming

Installatiedraad

  • Fasedraad (bruine draad)
  • Nuldraad (blauwe draad)
  • Aardedraad (geel/groene draad)

Bedrading elektrische verwarming
  • Aansluitdraden elektrisch systeem
  • Aardemantel of aardedraad*/**
  • Aansluitdraden vloersensor

 * Afhankelijk van het elektrische systeem waarvoor u heeft gekozen, kan de aarding bestaan uit een aardemantel of aardedraad. Raadpleeg hiervoor de meegeleverde handleiding.
 **   Elektrische droogbouwsystemen zijn niet altijd voorzien van aarding, omdat deze niet in sanitaire ruimtes geïnstalleerd kunnen worden. Mocht uw elektrische vloerverwarming (zoals bijvoorbeeld infrarood-folie) niet voorzien zijn van een aardedraad of aardemantel, dan dient de thermostaat op een elektragroep met een aardlek-schakelaar aangesloten te worden.




MAGNUM MRC



Klokthermostaten met WiFi




WiFi-thermostaat (programma via App)




Programmeerbare klokthermostaten




Handbediende AAN/UIT-thermostaat



3.3. Thermostaat aansluiten

In veel gevallen worden elektrische systemen geschakeld op basis van de vloertemperatuur, die door middel van een vloersensor wordt gemeten. Dit geldt met name in badkamers, waar elektrische vloerverwarming als bijverwarming geïnstalleerd is.
Daarnaast zijn de meeste thermostaten voorzien van een ingebouwde ruimtesensor waardoor het elektrische systeem ook op basis van ruimtetemperatuur geschakeld kan worden. Ondanks dat een vloersensor bij schakeling op ruimtetemperatuur niet noodzakelijk is, wordt wel geadviseerd om deze sensor in de vloer te verwerken. Dit stelt u in staat om een maximale vloertemperatuur in te stellen, wat met name bij vloerafwerkingen als hout, laminaat en parket vaak een vereiste is.

Voorbeelden van aansluitschema's



MAGNUM MRC-thermostaat
Aansluitschema MRC

1.

2.

3.

4.

5.

6.

Spacing

vloersensor*

vloersensor

draad elektrische verwarming**

fasedraad elektra (bruine draad)

draad elektrische verwarming

nul-draad elektra (blauwe draad)



 *

De volgorde bij het aansluiten van de draden van de vloersensor is niet van toepassing.
 **

De volgorde bij het aansluiten van de draden van de elektrische verwarming is eveneens niet van belang (de draden dienen aangesloten te worden in de daarvoor bestemde uitgangen van de thermostaat, maar het maakt niet uit welke draad in welke aansluiting vastgezet wordt).

*** Naast een uitgang voor de vloersensor is deze thermostaat voorzien van een aansluiting voor een externe sensor. Dit biedt de mogelijkheid om de thermostaat buiten de ruimte met elektrische vloerverwarming te plaatsen en via de externe sensor de temperatuur in te stellen (deze sensor is niet inbegrepen, maar kan indien gewenst tegen een meerprijs meegeleverd worden).

e-HEAT C16-thermostaat
Aansluiting C16-thermostaat

1.

2.

3.

4.

5.

6.

7.

Spacing

draad elektrische verwarming**

nul-draad elektra (blauwe draad)

fasedraad elektra (bruine draad)

draad elektrische verwarming

externe sensor

vloersensor / externe sensor***

vloersensor


Spacing

Systeem geaard aansluiten

Wanneer uw elektrische verwarmingsysteem is voorzien van een aarde-mantel of aardedraad dan verbindt u deze door middel van een kroon-steentje of verbindingsklem (1-voudige lasklem) buiten de thermostaat om met de aardedraad in de wandcontactdoos (groen/geel).

De meest recente generatie thermostaten is niet voorzien van een aansluiting voor aardedraad. De aarding van het systeem wordt daarom altijd rechtstreeks doorverbonden met de aardedraad van de elektra.






3.4. Oude of defecte thermostaat vervangen

Wilt u een oude of defecte thermostaat vervangen door een nieuwer type, dan kunt u dit in de meeste gevallen eenvoudig zelf doen. Vaak kan de vloersensor van een bestaande (defecte) thermostaat zonder problemen worden uitgewisseld met de thermostaten van MAGNUM Heating of e-HEAT. Wel moet de geïnstalleerde vloersensor in dit geval een waarde hebben van 12K.

Mocht het in uw situatie niet mogelijk zijn om een bestaande vloersensor te gebruiken voor de nieuwe thermostaat, dan kunt u deze vervangen door de vloersensor die standaard bij nieuwe thermostaten wordt meegeleverd.
Daarnaast zijn er ook een aantal thermostaten beschikbaar, die zowel op vloertemperatuur als op ruimtetemperatuur kunnen schakelen (via een ingebouwde ruimtesensor).

Om er zeker van te zijn dat u de nieuwe thermostaat correct aansluit, is het aan te bevelen om een foto te maken van de aansluitingen van de oude thermostaat. Vrijwel alle thermostaten voor elektrische systemen beschikken over dezelfde aansluitingen, maar de volgorde van de aansluitingen zou kunnen afwijken.





Ga bij het vervangen van een thermostaat als volgt te werk ;


Spacing 1.

Schakel de netspanning uit.

2.

Haal de bestaande thermostaat los van de inbouwdoos.

3.

Maak een foto van de aangesloten bedrading aan de achterkant van de thermostaat.

  4.

Maak vervolgens de bedrading los en verwijder de oude thermostaat.

  5.

Controleer de aansluitingen van de nieuwe thermostaat.

  6.

Sluit vervolgens de bedrading aan op de nieuwe thermostaat.

  7. Schakel de netspanning weer in en controleer of de nieuwe thermostaat correct werkt.
