2.4.1. Infrarood verwarmingsfolie voor zwevende vloerafwerking

Infrarood verwarmingsfolie



Elektrische vloerverwarmingsfolie, ook wel infrarood folie genoemd, is speciaal ontwikkeld voor het bijverwarmen onder zwevende vloer-afwerkingen als hout, parket en laminaat.

Elektrische verwarmingsfolie wordt aangelegd over flexibele isolatieplaten van 6mm dik. Deze platen dienen meteen als ondervloer voor de zwevende vloerafwerking die over de infrarood folie wordt aangebracht. In deze platen worden de aansluitdraden van de folie gesneden.
Infrarood folie is heel eenvoudig op maat de maken en veilig, comfortabel en makkelijk in gebruik. De folie sluit u via een digitale thermostaat aan op de elektra en omdat de elektrische verwarmingsfolie direct onder de vloerafwerking ligt, warmt de vloer zeer snel en gelijkmatig op tot de gewenste temperatuur die u instelt met een digitale thermostaat.





MAGNUM Foil





Het installeren van elektrische verwarmingsfolie is geen moeilijke klus, maar houdt u er wel rekening mee dat de folie alleen mag worden toegepast in droge ruimtes. Infrarood folie mag niet worden aangelegd in sanitaire ruimtes als een badkamer of toilet.
Daarnaast kan verwarmingsfolie alleen worden toegepast als bijverwarming om de koude van de vloer te nemen. Er dient dus altijd een andere verwarmingsbron met voldoende capaciteit aanwezig te zijn om de ruimte volledig te verwarmen.




1.

Spacing

Bepaal de plaats waar de thermostaat moet komen, plaats een standaard elektra inbouwdoos met een minimale diepte van 50 mm.
Bij voorkeur op ongeveer 1.40 m hoogte i.v.m. bedieningsgemak.

Frees de benodigde sleuven uit en monteer inbouwdoos, elektrabuis en vloersensorbuis.

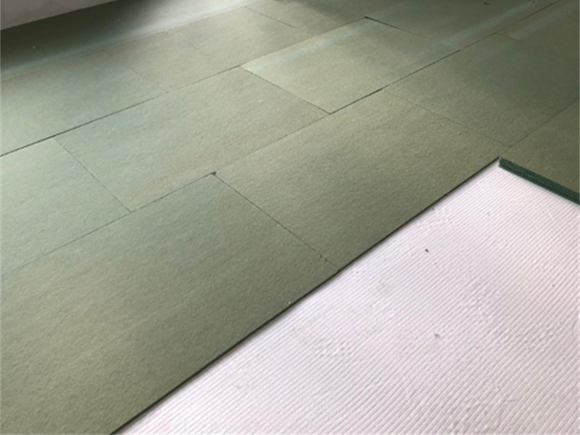

Start vervolgens met het leggen van de isofoam-isolatieplaten.
De sensor dient in de isolatieplaten te worden gesneden en te worden gemonteerd onder de verwarmingsfolie.

LET OP: Sensor nooit in de buurt van een (verborgen) radiatorleiding plaatsen!


    Installatie_Foil_1a      Installatie_Foil_1b

Installatie_Foil_1c

  Installatie_Foil_1d



2.



Start met het plaatsen van de elektrische folie door deze uit te rollen. De koperen geleidingsstrip kan hierbij zowel aan de boven- als onderkant komen te liggen.
Zorg er voor dat de folie volledig vlak en zonder hoeken of vouwen op de isolatieplaten komt te liggen.
Knip de folie alleen langs de perforatie-rand en bedek de openliggende koperen einden (waar geen aansluitdraden worden aangesloten) met een stukje isolatie-tape. Rol vervolgens de volgende folie-strook parallel naast het eerste deel uit en plak de folie-elementen op de isolatie om verschuiven gedurende de verdere installatie te voorkomen.


    Installatie_Foil_2a   Installatie_Foil_2b   Installatie_Foil_2c      Installatie_Foil_2e



3.



Als de totale vloeroppervlakte belegd is met verwarmingsfolie kunnen de voedingsdraden worden aangesloten. U dient aan de zijde waar geen aansluitdraden worden aangesloten alle koperen geleiders af te plakken met stukjes PVC tape.
Bescherm de verwarmingsfolie met overgebleven isofoam PS-isolatie tijdens het werken met connectors.
Snijd, om de krimpconnectie te beschermen, een strookje van 3 cm x 6 cm uit de isolatieplaten net boven de aansluiting en plak een stukje isolatietape aan de onderzijde van de PS isolatie. De krimpconnectie mag niet boven het oppervlak uitsteken om goed contact tussen de verwarmingsfolie en de uiteindelijke vloerafwerking te garanderen.


    Installatie_Foil_2c   Installatie_Foil_2d   Installatie_Foil_3a   Installatie_Foil_3b
    LET OP:
Altijd 1x langs boven en 1x langs onder knijpen!
  LET OP:
Bij één enkele voedingsdraad de kerndraad dubbelvouwen



4.

  Klem de connector vast met behulp van de drukverdeelkrimptang. Bij één enkele voedingsdraad (de eerste en laatste connectie) altijd de kerndraad dubbelvouwen!
Knijp altijd aan beide zijden (boven en onder) van de connector de bedrading vast. Test of de bedrading goed contact maakt en goed vast zit aan de connector.
Zorg er tevens voor dat de voedingsdraden lang genoeg zijn.



5.

  Plaats de connector over de koperen geleider op de verwarmingsfolie. Knijp de connector met de hand dicht en knijp vervolgens de connector vast met behulp van de drukverdeelkrimptang. Houd deze onder een hoek van 45° en verbind de verwarmingsfolies parallel met de voedingskabels.



6.

  Knip 2 stukjes isolatietape van 5 cm x 5 cm en plak deze aan beide zijden over de krimpconnectors.
Houd er hierbij rekening mee dat de tape minimaal 5 mm over het uiteinde van de krimpconnector bevestigd moet worden!

    Installatie_Foil_4a   Multi-meter & Controle-kaart   Installatie_Foil_4b   Installatie_Foil_4d



7.


  • Test de installatie en zorg ervoor dat alle verwarmingsfolies aangesloten zijn gedurende het testen!
  • Meet de totale weerstandswaarde van de verwarmingsfolies en noteer deze waarde op de meegeleverde Check/Controlekaart.
  • Bereken vervolgens het werkelijke vermogen (wattage) met de volgende formule: vermogen (230V x 230V) = 52900 gedeeld door de gemeten weerstandswaarde en noteer deze waarde op de Check/Controlekaart.
  • Meet de totale lengte van de verwarmingsfolie en bereken op deze manier het totaal geïnstalleerde vermogen met de formule:
    totaal geïnstalleerde vermogen = totale lengte x geïnstalleerde vermogen in W/m (zoals vermeld op de folie)
    en noteer deze waarde op de Check/Controlekaart.
  • Maak een schets op de middenpagina van de meegeleverde handleiding en neem foto's van de installatie.



8.

  Bedek de verwarmingsfolie met dampwerende beschermingsfolie met een minimale dikte van 0,1 mm. Deze folie dient minimaal 200mm uit te steken over de verwarmingsfolie. Indien noodzakelijk kunnen meerdere lagen gebruikt worden om de totale oppervlakte te bedekken.
Plaats de vloerdelen (parket, hout of laminaat) volgens instructies van de fabrikant. Draag geen zwaar en/of vuil schoeisel ter voorkoming van beschadiging van de verwarmingsfolie. Meet vervolgens de totale weerstandswaarde van de verwarmingsfolies en noteer deze waarde op de Check/Controlekaart.



9.

  Voor montage of demontage van de thermostaat altijd de elektriciteit in de meterkast uitschakelen.
Controleer met behulp van een spanningsmeter of de stroom is afgesloten.
Sluit de vloerverwarmingsfolie aan op de thermostaat en verbind deze vervolgens met het elektriciteitsnet.
Volg de instructies van de fabrikant en zorg ervoor dat alles correct is aangesloten.






Systeemeigenschappen



Systeemsoort  Infrarood verwarmingsfolie
Systeemtype  Droogbouw
Systeemhoogte  0,3 mm
Systeembreedte  60 cm
Min. installatiehoogte  10 mm
Installatie  Op bestaande ondervloer
Vermogen  120 W/m²


Geschikt voor sanitaire ruimte(s)

 X


Mogelijke vloerafwerking ;



- tegels / plavuizen  X
- PVC-stroken  V (i.c.m. vloerplaten)
- marmoleum / linoleum  V (i.c.m. vloerplaten)
- kliklaminaat  V
- parket / hout  V
- gietvloer  X

Keuring  CE, SEMKO
Garantie  10 jaar
