Installatie op Tacker-isolatieplaten

2.2.2. Installatie op Tacker-isolatieplaten

De vloerverwarmingsbuizen worden bij deze manier van installeren bevestigd op 20mm of 30mm dikke EPS- isolatieplaten of met behulp van rasterfolie direct op reeds aangebrachte vloerisolatie.

Dit systeem is ideaal bij grotere vloeroppervlaktes, maar ook in kleinere ruimtes kan deze methode van bevestigen prima ingezet worden. De Tacker-isolatieplaten worden over de volledige constructievloer gelegd en de vloerverwarmingsbuizen worden er vervolgens in vastgezet met behulp van Tacker-nieten.

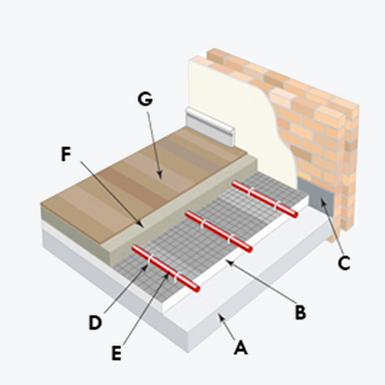

Installatie op Tacker-platen


A.		Ondervloer (constructievloer)

B.		Tacker-plaat

C.		Randisolatie

D.		Tacker-clip

E.		Vloerverwarmingsbuis

F.		Circa 7cm tot 10cm dekvloer

G.		Vloerafwerking

1.		Plaats randisolatie langs alle wanden in de ruimte(s) waarin u het vloerverwarmingssysteem gaat installeren. De randisolatie kan worden bevestigd door middel van een montagekit of spuitlijm.

2.		Leg de isolatieplaten over de gehele constructievloer en plaats deze naast elkaar. Indien nodig kunt u de platen met behulp van tape aan elkaar bevestigen en eventueel met een montagekit of -lijm op de constructievloer vastzetten.

3.		Vervolgens begint u met het leggen van de vloerverwarmingsbuizen. U bevestigt deze op de isolatieplaten met behulp van kunststof nieten en een Tacker-nietapparaat. Houdt hierbij een gemiddeld aantal van 3 nieten aan per strekkende meter buis, zodat de buis (met name in bochten) niet zal verschuiven bij het storten van de dekvloer.

4.		Ga verder bij hoofdstuk 3. Verdeler »

Systeemeigenschappen

Systeemtype	Tacker-plaat, 20mm	Tacker-plaat, 30mm
Minimale installatiehoogte*	9,0 cm	10,0 cm
Buisdiameter**	16 mm	16 mm

Geschikt voor sanitaire ruimte(s)	V	V

Mogelijke vloerafwerking ;
- tegels / plavuizen	V	V
- PVC-stroken	V	V
- marmoleum / linoleum	V	V
- klik-laminaat	V	V
- parket / hout	V	V
- gietvloer	V	V

*		^{De minimale installatiehoogte geldt voor de hoogte van het systeem, inclusief dekvloer. De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden.}
**		^{Bij een installatie in een nieuwe dekvloer zijn ook andere buisdiameters mogelijk, maar er wordt veelal uitgegaan van 16mm, omdat een hartafstand van 10cm hierbij makkelijker te realiseren is.}
