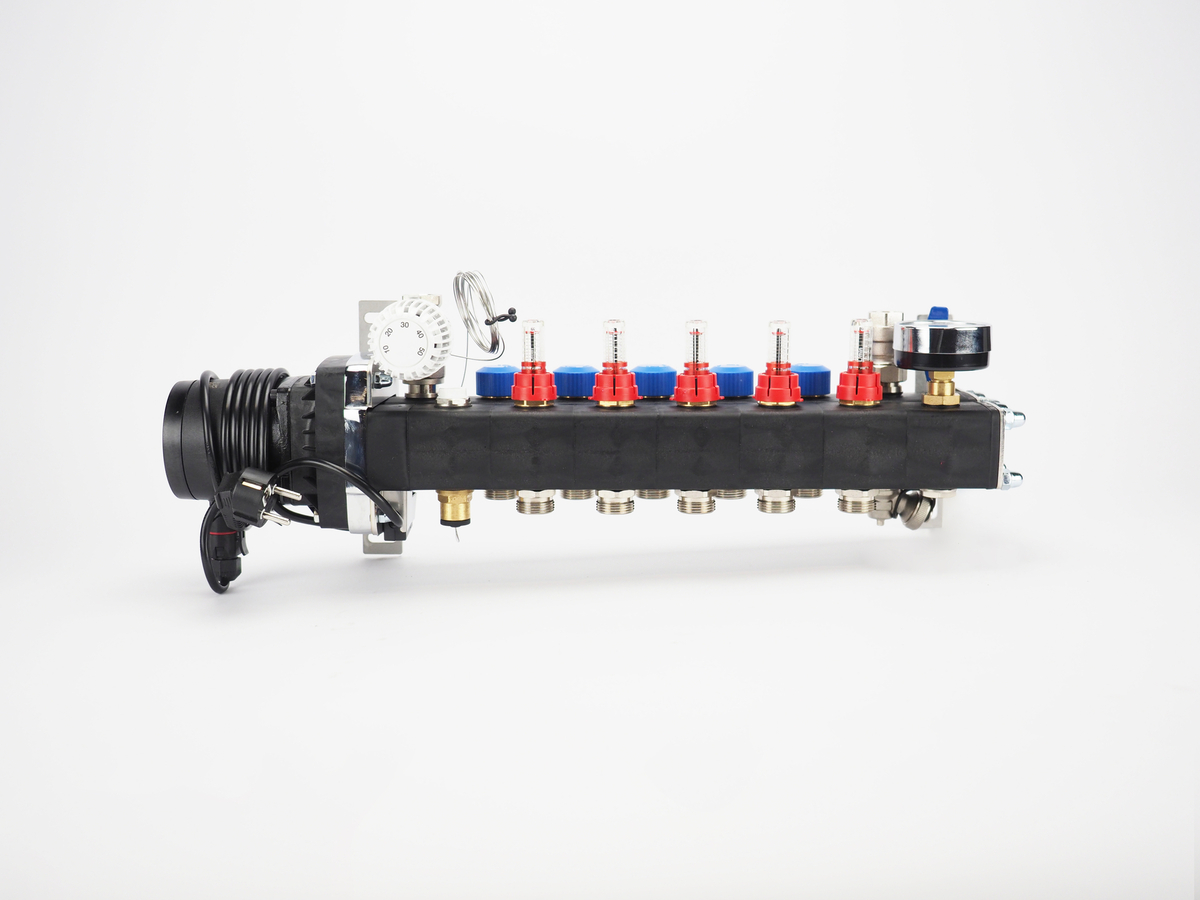

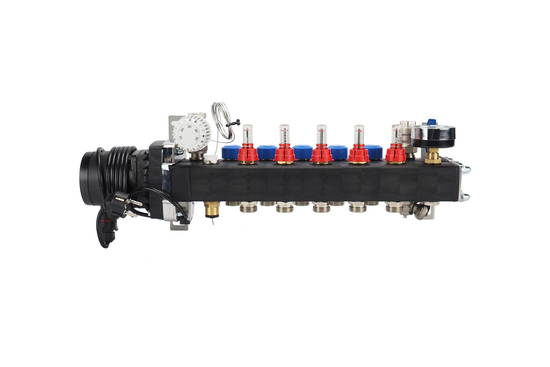

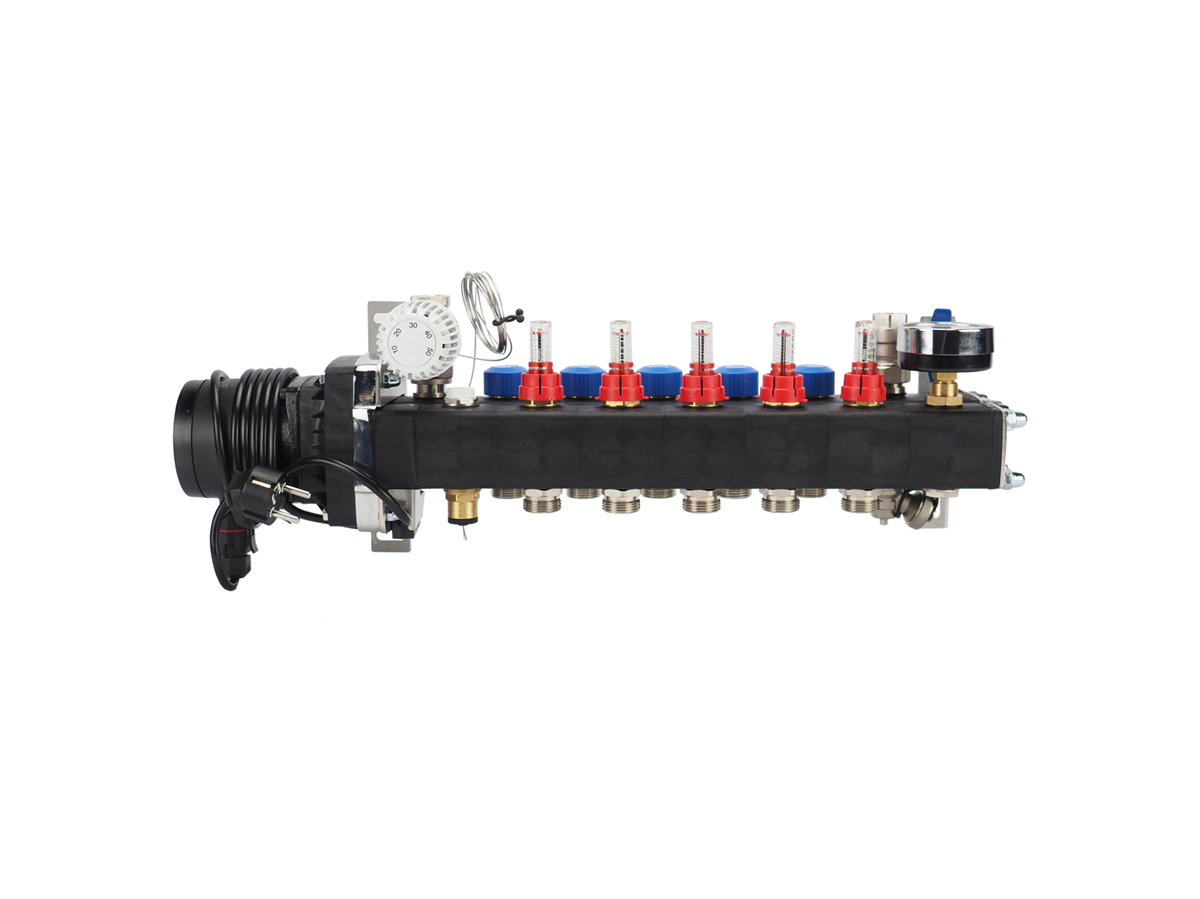

Compact Professional Kunststof Verdeler

Maak uw keuze
Op voorraad
  • Geschikte warmtebronMade in Europe
           HT CV-ketel (> 65 °C)  V            LT CV-ketel (45 °C ~ 55 °C)  X
  Zonneboiler (met buffervat)  X   LT CV-ketel (< 45 °C)  X
  Pelletkachel  X   Hybride warmtepomp  X
  Stad- / blokverwarming  X   Warmtepomp  X
  • Gemaakt van een met glasvezel versterkte polyamide
  • Uitgerust met zeer stille energiezuinige Grundfos ALPHA1-pomp (hydraulisch neutraal)
  • Inregelbare flowmeters
  • Mengverdeler voor hoogtemperatuursystemen met een aanvoertemperatuur vanaf 65°C

De kunststof professional verdeler is modulair opgebouwd en voorzien van een energiezuinige pomp, thermo/manometer, inregelbare flowmeters en geïntegreerde ventielen (waarop actuators geplaatst kunnen worden).

Deze verdeler is geschikt voor hoogtemperatuursystemen en is voorzien van een  maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten. Verder is de verdeler voorzien van inregelbare flowmeters waarmee de doorstroom van water per groep ingeregeld kan worden.
Deze kunststof verdeler is standaard uitgerust met een energiezuinige Grundfos ALPHA1 pomp. Deze pomp is hydraulisch neutraal en zal daardoor geen (negatieve) invloed hebben op de pomp van de CV-ketel of andere primaire warmtebron van uw CV-systeem.


Let op

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.


Garantie

Op het casco van de kunststof kokers heeft u een garantie van 10 jaar en op pomp en appendages een garantie van 2 jaar.

Artikelnummer: 92635


Specificaties

Hoogwaardige kunststof verdeler met circulatiepomp en flow-meters inbegrepen;

  • gemaakt van door glasvezel versterkte polyamide
  • uitgerust met zeer stille energiezuinige Grundfos ALPHA1 pomp
  • geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden)
  • inregelbare flowmeters
  • voorzien van thermostaatknop met capilair, thermomanometer, vulkraan en maximaalbeveiliging
  • primaire aansluiting 1/2" (vanaf 8 groepen 3/4")
  • groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)

Principeschema

Principeschema HT-verdeler

1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.    Verwarmingsgroepen

5.    Afsluiter








Afmetingen

groepen  lengte (mm) hoogte (mm) diepte (mm)

1 groep  395 200 170
2 groepen 450 200 170
3 groepen 505 200 170
4 groepen 560 200 170
5 groepen 615 200 170
6 groepen 670 200 170
7 groepen 725 200 170
8 groepen 780 200 170
9 groepen 835 200 170
10 groepen 890 200 170
11 groepen 945 200 170
12 groepen
13 groepen
14 groepen
990
1050
1105
200
200
200
170
170
170
15 groepen 1160 200 170

Aansluitingen*

Aansluitingen Kunststof Professional.png


A.

B.

C.

D.

E.

F.

G.

H.

I.

J.

K.

 =

 =

 =

 =

 =

 =

 =

 =

 =

 =

 =

Grundfos ALPHA1-circulatiepomp

aanvoer met thermostaatknop

thermostatische afsluiter met M30 draad

inregelbare flowmeter

retour met kogelafsluiter

thermo/manometer waarop de vloertemperatuur kan worden afgelezen

beveiligingsthermostaat (maximaalbeveiliging in aansluitsnoer pomp)

dompelbuis (voor de afstandsvoeler van de thermostaatknop)

retour vloerverwarmingsbuizen (achterkant)

aanvoer vloerverwarmingsbuizen (voorkant)

vulnippel


*) Let op ; recente modellen kunnen kleine afwijkingen hebben
