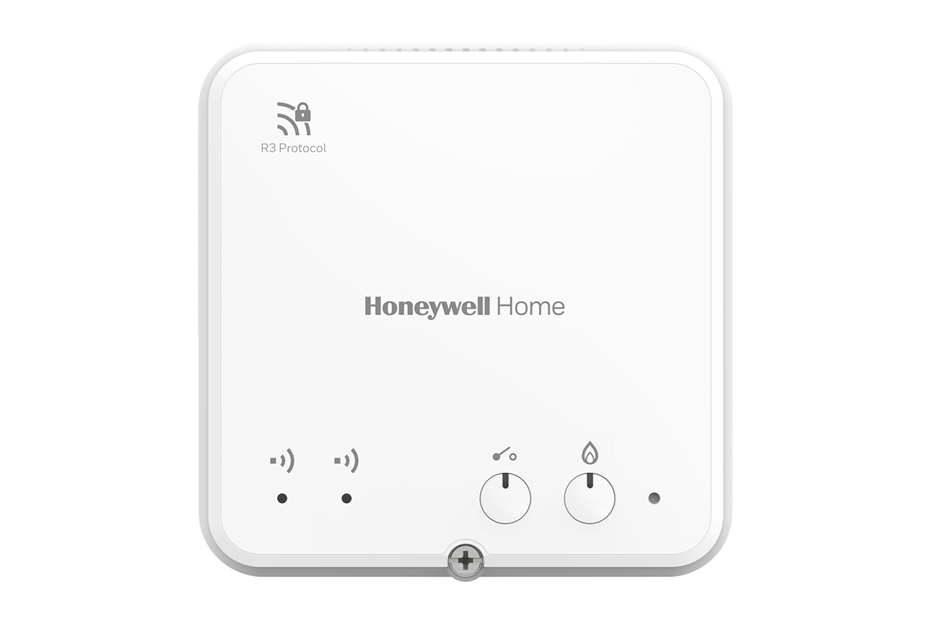

Honeywell R9H Stuurmodule

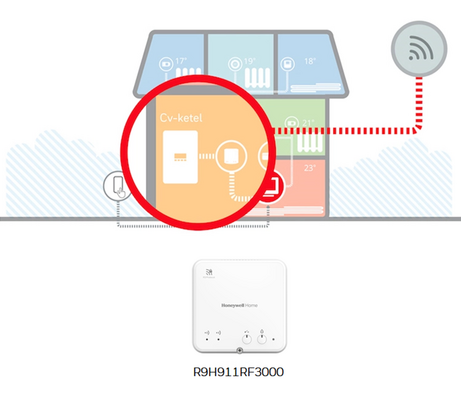

De R9H RF-stuurmodule kan gebruikt worden voor het aansturen van een CV-ketel, warmtepomp of stadsverwarming en het aansturen van een gemotoriseerde tweeweg-regelafsluiter.

Stuurt een CV-ketel, systeempomp en/of gemotoriseerde afsluiter aan Draadloze verbinding met een ruimtethermostaat of evotouch 2 x AAN/UIT-uitgang, 1 x OpenTherm-uitgang en 1 x warmwatersensor-ingang 2-aderig aansluitsnoer is optioneel mee te bestellen tegen meerprijs De R9H is een RF-stuurmodule waarmee een draadloze thermostaat, een CV-ketel, een warmtepomp en/of zoneklep​ kan inschakelen bij warmtevraag vanuit de woning of een van de kamers. De stuurmodule wordt aangesloten op het AAN/UIT- of OpenTherm-contact van de CV-ketel, maar is ook geschikt om de tweeweg-regelafsluiter Y-VC8015 aan te sturen.

Artikelnummer: R9H911RF3000
EAN-code: 5059085004248

Honeywell Home R9H is een draadloze regelmodule met 3 aansturingen en een modern ergonomisch ontwerp met montagemogelijkheden voor rechtstreeks op de muur of op een inbouwdoos. Bekabeling is mogelijk vanaf de onderkant of achterkant door de klemmenstrook op te tillen, waardoor de installatie snel, ruim en gemakkelijk uitvoerbaar is.

Specificaties R9H RF-stuurmodule

Voedingsspanning: 230 VAC
Bedraden: aansluitklemmen geschikt voor installatiedraad met een kern tot 1,5 mm²
Uitgang: potentiaal vrij schakelcontact
Draadloos bereik : 30 meter in een woonomgeving

Beschermingsklasse : IP30
Afmetingen: 110 mm x 110 mm x 40 mm
Bedrijfstemperatuur: 0 °C tot 40 °C

Gebruikersvriendelijk

De stuurmodule is ideaal voor iedereen die de draadloze aansturing van warmtevraag, koelstatus of zoneklep willen combineren op 1 module.

Montage

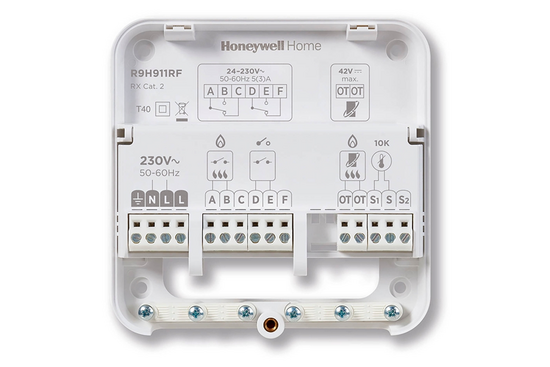

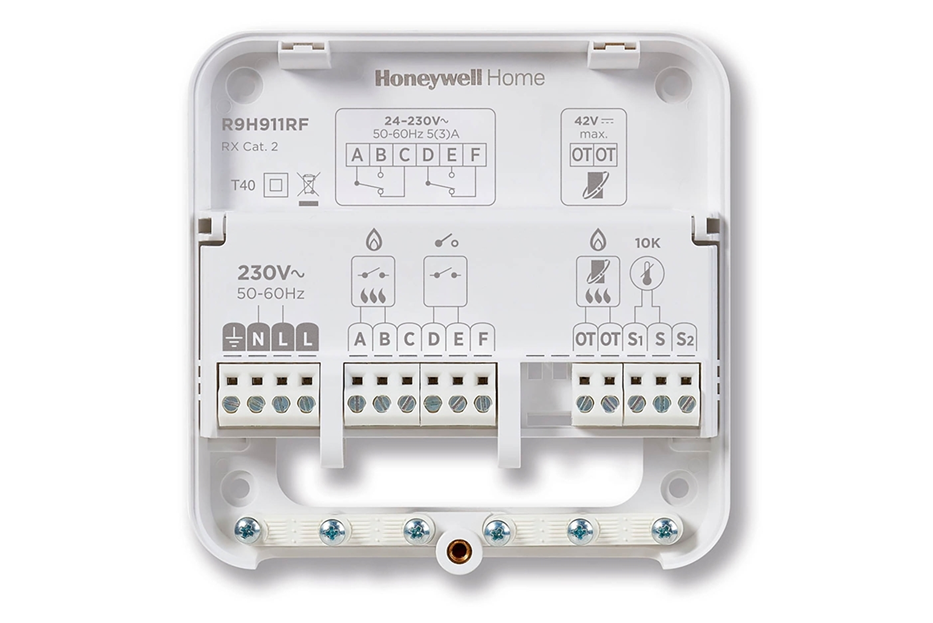

Deze regelmodule kan rechtstreeks op de muur of op een Europese inbouwdoos worden gemonteerd. De R9H heeft aanzienlijke ruimte aan de achterkant of onderkant voor kabeldoorvoer met een gemakkelijk toegankelijk op te tillen klemmenstrook.

Speciale eigenschappen

• Eenvoudige koppeling via de drukknop
• Handbediening van elk relais met LED-indicatie
• Duidelijke LED-indicatie van gekoppelde apparaten
• Een opklapbare klemmenstrook voor een gemakkelijke bedrading
• Pengat voor resetten draadloze koppelingen
• 2 AAN/UIT-relaisuitgangen – compatibel met CV-toestellen, warmtepompen en zonekleppen
• Sensoringang voor watertemperatuur-regeling
• Omschakeling verwarmen/koelen (AAN/UIT)
• OpenTherm® compatibele apparaten (verwarmen)

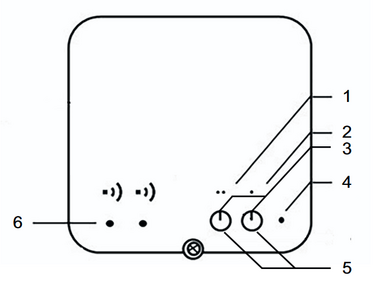

	1.  2.  3.   4.  5.  6.	=  =  =  =  =  =	Relais 2  Relais 1  Status-LED  - relais in- of uitgeschakeld  Reset (draadloze koppeling)  Handmatige inschakeling en koppelingsmodus  Status-LED  - draadloze communicatie

Transport en opslag
Houd de onderdelen in hun originele verpakking en pak alles pas kort voor installatie uit.
De volgende omstandigheden zijn van toepassing tijdens transport en opslag:

Omgeving: schoon, droog en stofvrij
Min. omgevings temp: -20 °C
Max. omgevings temp: 50 °C

Min. relatieve vochtigheid van de omgeving: 10%*
Max. relatieve vochtigheid van de omgeving: 90%*

^{*niet-condenserend}
