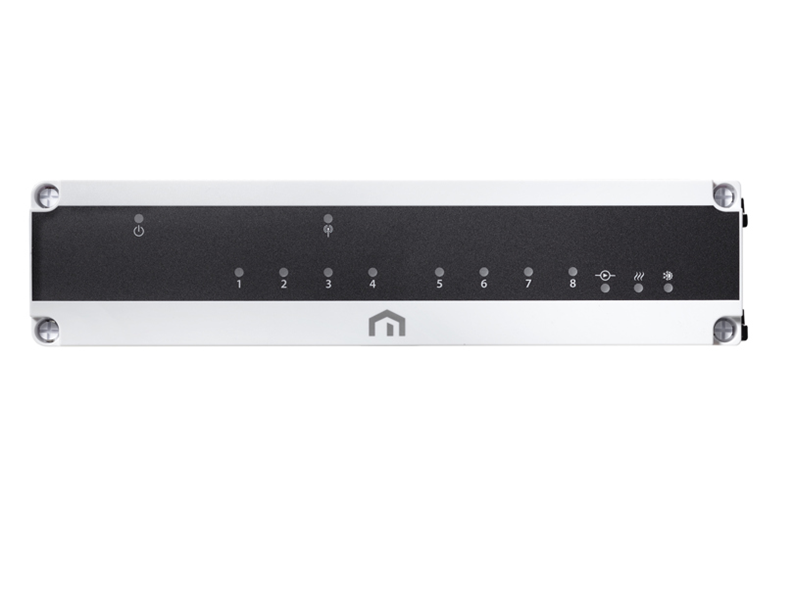

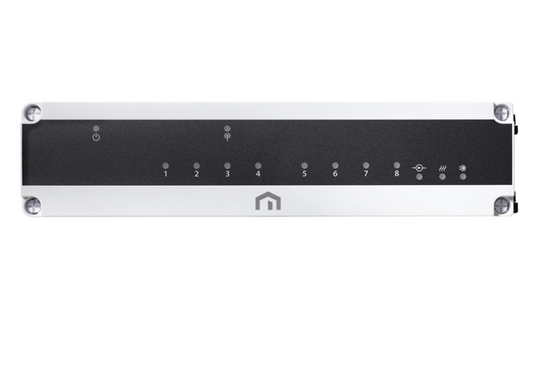

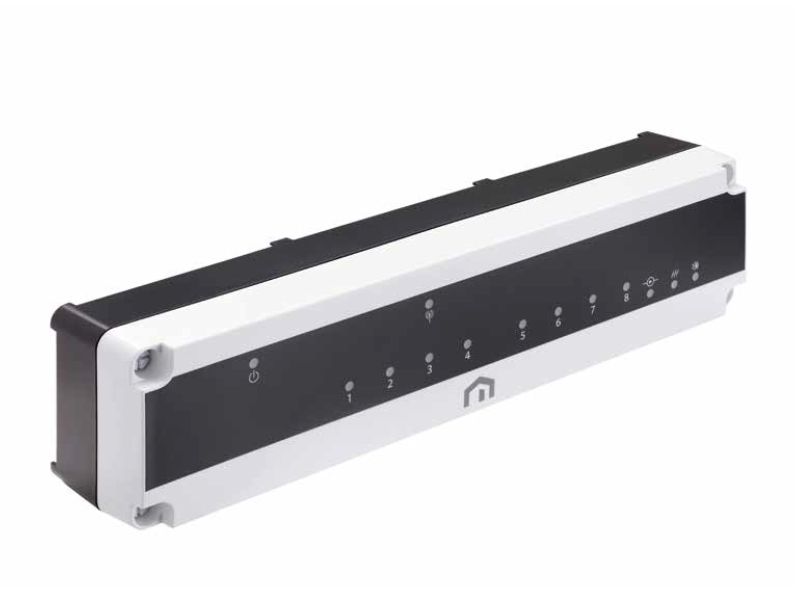

Unisenza Plus Schakelblok

Name: Unisenza Plus Schakelblok Vloerverwarming-regelaar, UNP-55004
Brand: Radson
SKU: UNP-55004
Price: 225 EUR
Availability: InStock

Vloerverwarming-regelaar, UNP-55004

€ 266,20 € 225,00 -€ 41,20 incl. BTW

Winkelwagen

2 tot 5 werkdagen

Het Unisenza Plus Schakelblok wordt gebruikt voor de regeling van actuatoren (de waterstroom van de verwarmings-/koelcircuits) in een vloerverwarmings-/koelsysteem met meerdere zones. De verschillende zones worden gekoppeld aan één of meer Unisenza Plus Thermostaten en kunnen handmatig of via de App worden toegewezen.

Unisenza-Schakelblok

Tot 8 draadloze kamerthermostaten
Maximaal 24 elektrothermische motoren om tot 8 verschilende zones te regelen
App voor IOS en Android (Unisenza Gateway noodzakelijk)

Deze regelaar kan worden gebruikt met maximaal 8 draadloze kamer-thermostaten en maximaal 24 elektro-thermische motoren om tot 8 zones te regelen. Verder bevat de unit push-in connectoren voor het rechtstreeks aansluiten van maximaal 3 actuatoren op elke zone-uitgang en spanningsvrije uitgangen voor het aansturen van circulatiepomp, ketel of warmtepomp.

Artikelnummer: UNP-55004
EAN-code: 6438537653552

Specificaties Unisenza Plus Schakelblok

Radson vloerverwarmingsregelaar

Tot 8 draadloze kamerthermostaten
Maximaal 8 verschillende zones
Spanningsvrije besturingsuitgang voor circulatiepomp
Spanningsvrije besturingsuitgang voor CV-toestel/warmtepomp
Ingang omschakeling verwarmen/koelen
Ingang dauwpuntsensor

Stroomvoorziening	:	230 Vac/50 Hz
Zekeringswaarde	:	250 V – 12,5 A
Ondersteund type actuator	:	230 V – NC of NO (selecteerbaar via jumper)
Aantal zone-uitgangen voor actuatoren	:	8
Aantal actuatoraansluitingen per zone	:	3
Uitgangsbelasting per zone	:	100 VA - (tot 10 actuatoren)
Relaisvermogen zone-uitgangen	:	Geschakelde spanning 230 V, max. 3(1) A
Relaisvermogen pompbesturing	:	Spanningsvrij, max. 230 V 3(1) A
Relaisvermogen ketel-/warmtepompuitgang	:	Spanningsvrij, max. 230 V 3(1) A
Kabelaansluiting	:	Push-in connectoren
Draaddikte	:	1,5 mm²
Firmware-update	:	Mogelijkheid tot over-the-air firmware-update
Draadloze communicatie	:	Zigbee 3.0, 2,4 GHz
Transmissievermogen	:	ZigBee: Maximaal 10 dBm
Bedrijfsomgeving	:	Binnen, residentieel en commercieel
Bedrijfstemperatuur	:	0 °C – 50 °C
Opslagtemperatuur	:	-20 °C – 60 °C
Vochtigheid bij gebruik/opslag	:	5-95% RV, niet-condenserend
Beschermingsklasse	:	IP30
Regelgeving	:	CE, UKCA, RED
Milieuvereiste	:	RoHS-conformiteit

Het Unisenza Plus Schakelblok RF voldoet aan de volgende Europese richtlijnen:

RED-richtlijn 2014/53/EU
RoHS-richtlijn 2011/65/EU
REACH (EG 1907/2006)

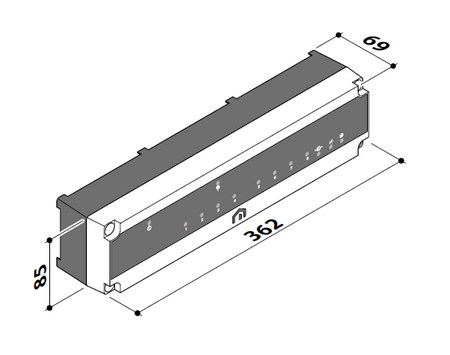

Afmetingen (in mm)

Afmetingen Unisenza Schakelblok

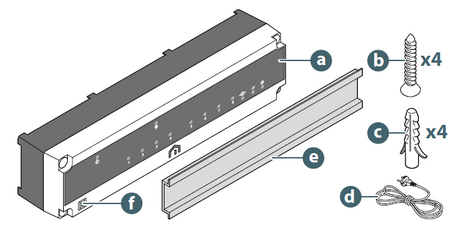

Inhoud verpakking

Unisenza Plus Schakelblok RF

Bevestigingsschroef

Bevestigingsplug

Netsnoer (enkel EU-product)

DIN-rail (enkel EU-product)

QR-code
(link naar gebruikershandleiding)

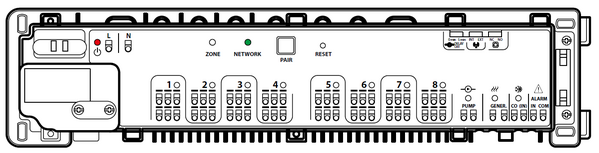

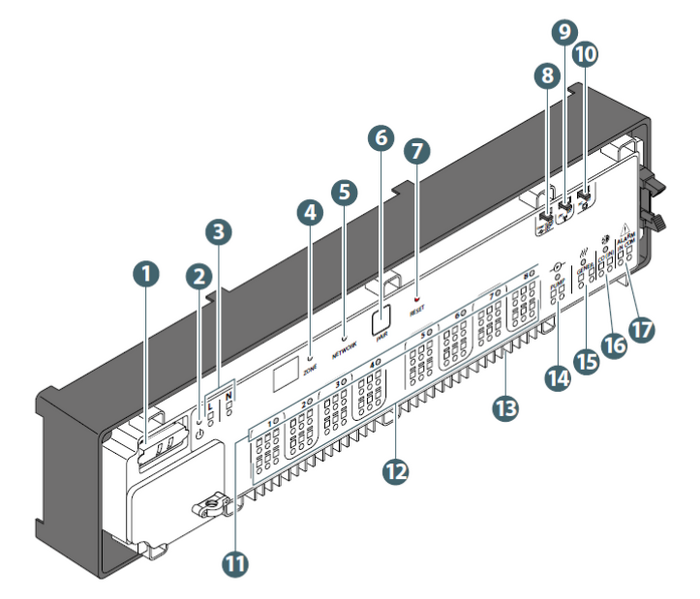

Aansluitschema

Aansluitschema Schakelblok

1.	=	Zekering
2.	=	LED-indicator stroomvoorziening
3.	=	Stroomvoorziening
4.	=	LED-indicator zone-koppeling
5.	=	LED-indicator netwerkstatus
6.	=	Koppelingsknop
7.	=	Resetknop
8.	=	Jumper vertraging ketel/warmtepomp UIT
9.	=	Jumper INT/EXT antenne
10.	=	Jumper NC/NO-actuatoren
11.	=	LED-indicator zone-uitgang
12.	=	Aansluitklemmen voor actuatoren
13.	=	Externe antenneaansluiting
14.	=	Spanningsvrije besturingsuitgang circulatiepomp en LED-indicator
15.	=	Spanningsvrije besturingsuitgang ketel/warmtepomp en LED-indicator
16.	=	Ingang omschakeling verwarmen/koelen en LED-indicator
17.	=	Ingang dauwpuntsensor
